poniżej gruntu
Budynek nowobudowany
×
![]()

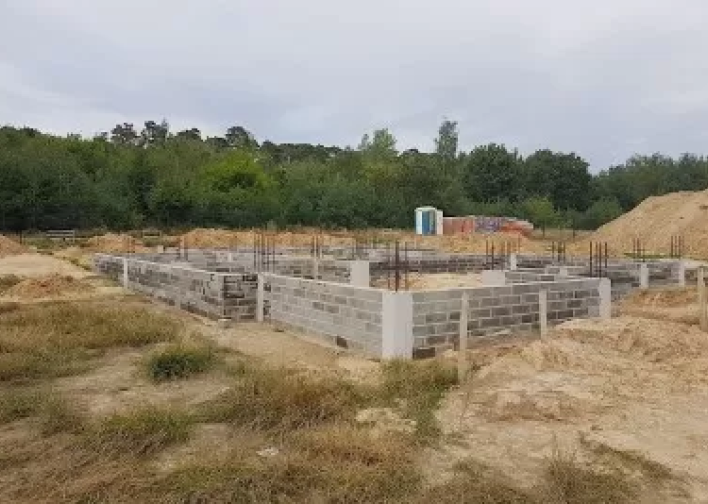

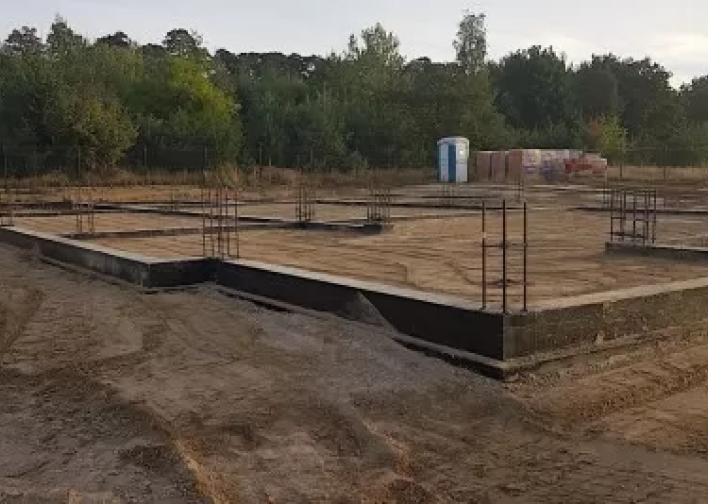

Mury fundamentowe.

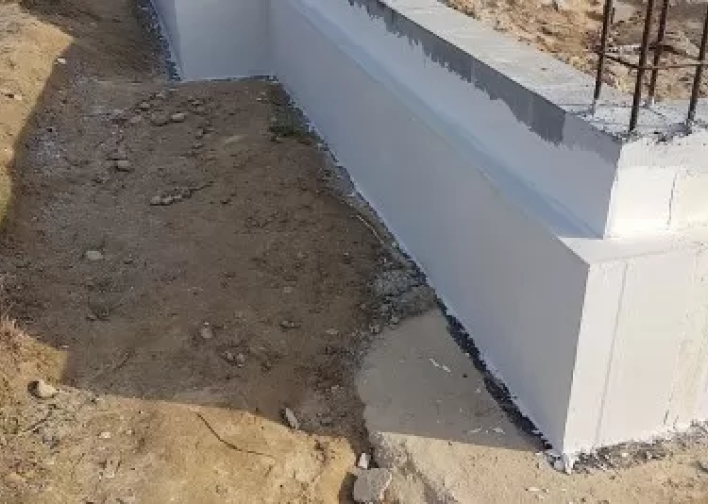

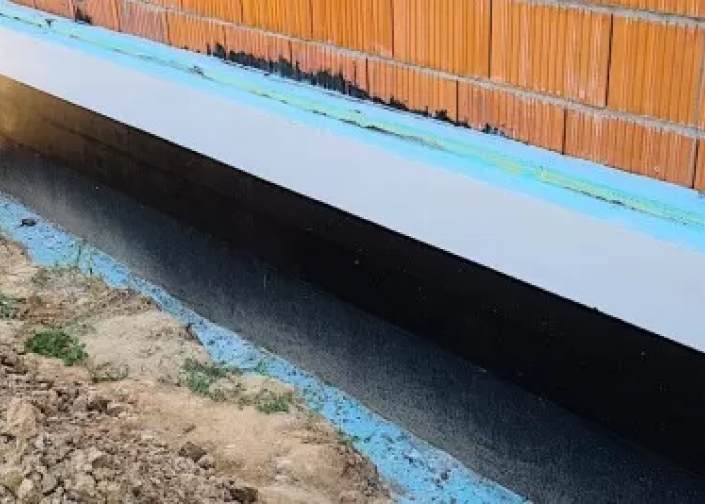

Izolacja ścian fundamentowych płytą izolacyjną ze styropianu ekstrudowanego XPS klejonego klejem bitumicznym Weber.tec Superflex 10.

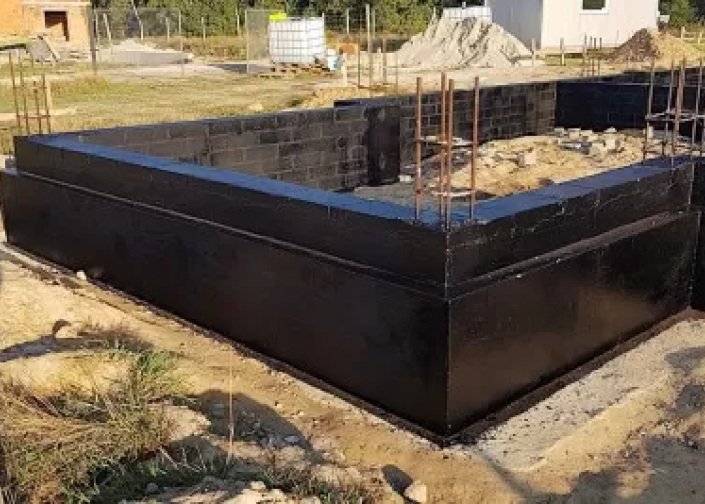

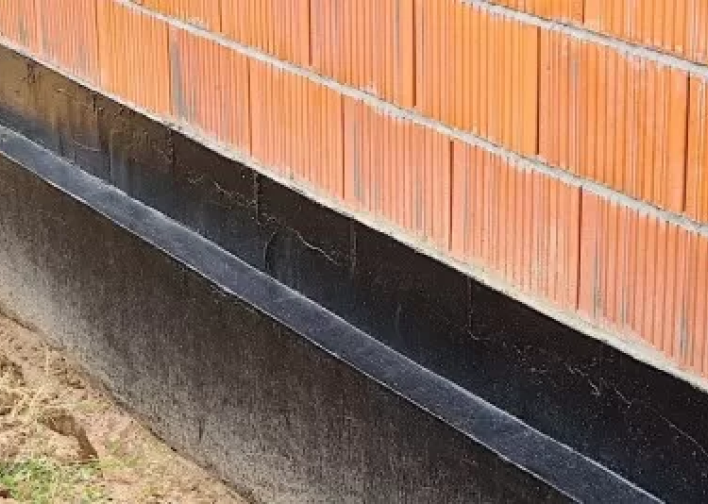

Nałożenie masy bitumicznej Weber.tec 901.
Zasypanie murów fundamentowych.
Odsłonięcie części murów fundamentowych.

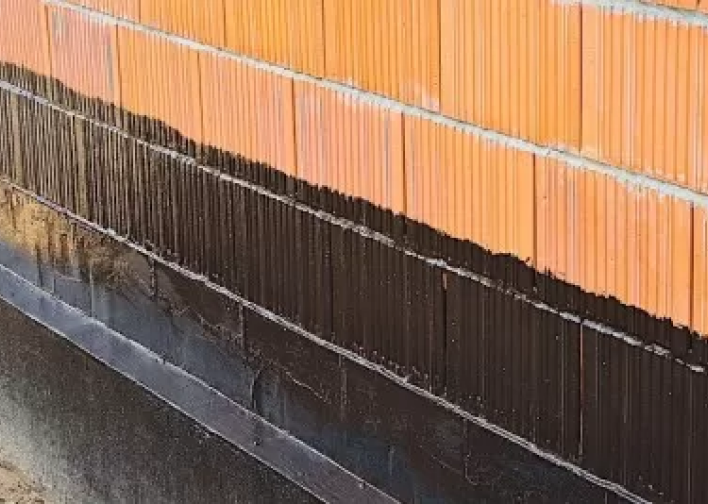

Nałożenie masy bitumicznej do wysokości 50cm do przyklejenia styropianu XPS.

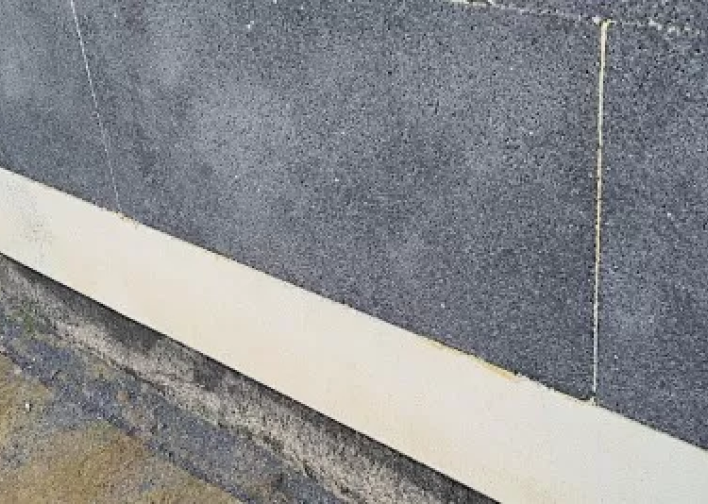

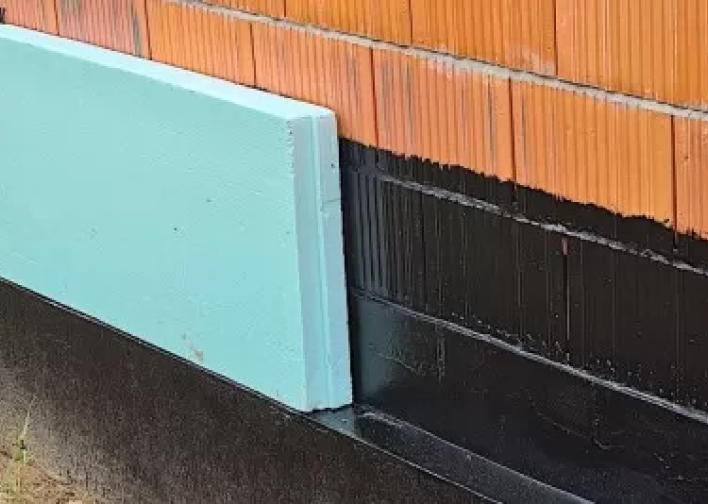

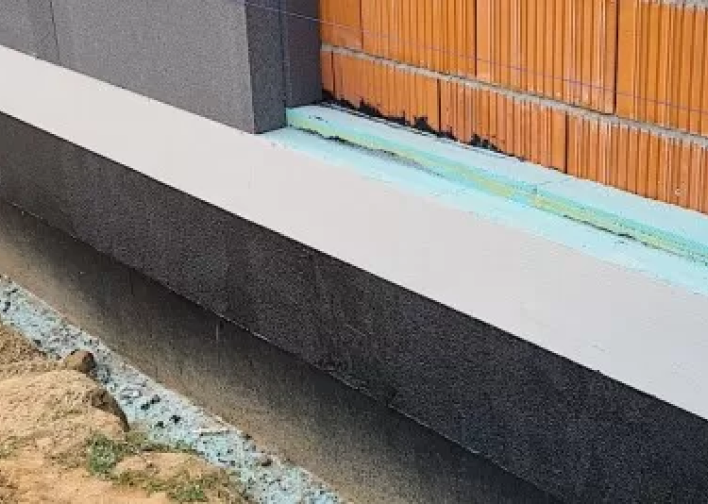

Przyklejenie płyty styropianu XPS powyżej izolacji poziomej budynku.
Nałożenie masy bitumicznej.
Połączenie izolacji wychodzącej z murów fundamentowych i przyklejenie styropianu fasadowego.
Wyklejenie ścian budynku styropianem fasadowym.
Szpachlowanie z siatką, połączenie masy zbrojonej murów fundamentowych.

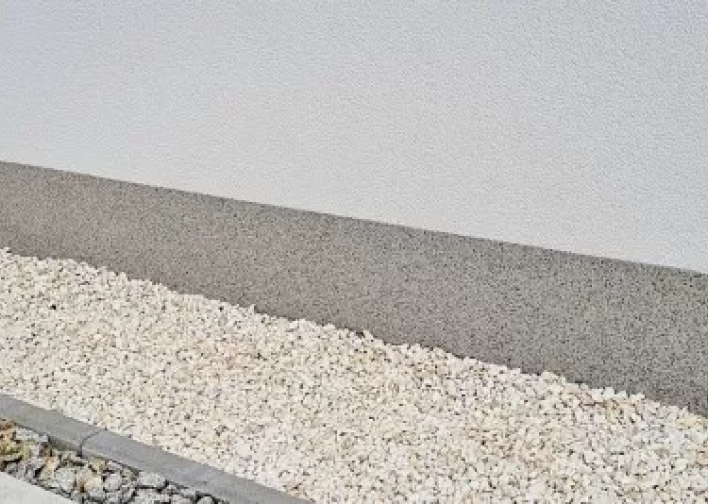

Efekt końcowy, nałożenie tynków na ściany oraz wykonanie cokołu, zasypka terenu i wykonanie opaski wokół budynku.
Poprzednie
Następne
Budynek poddawany renowacji

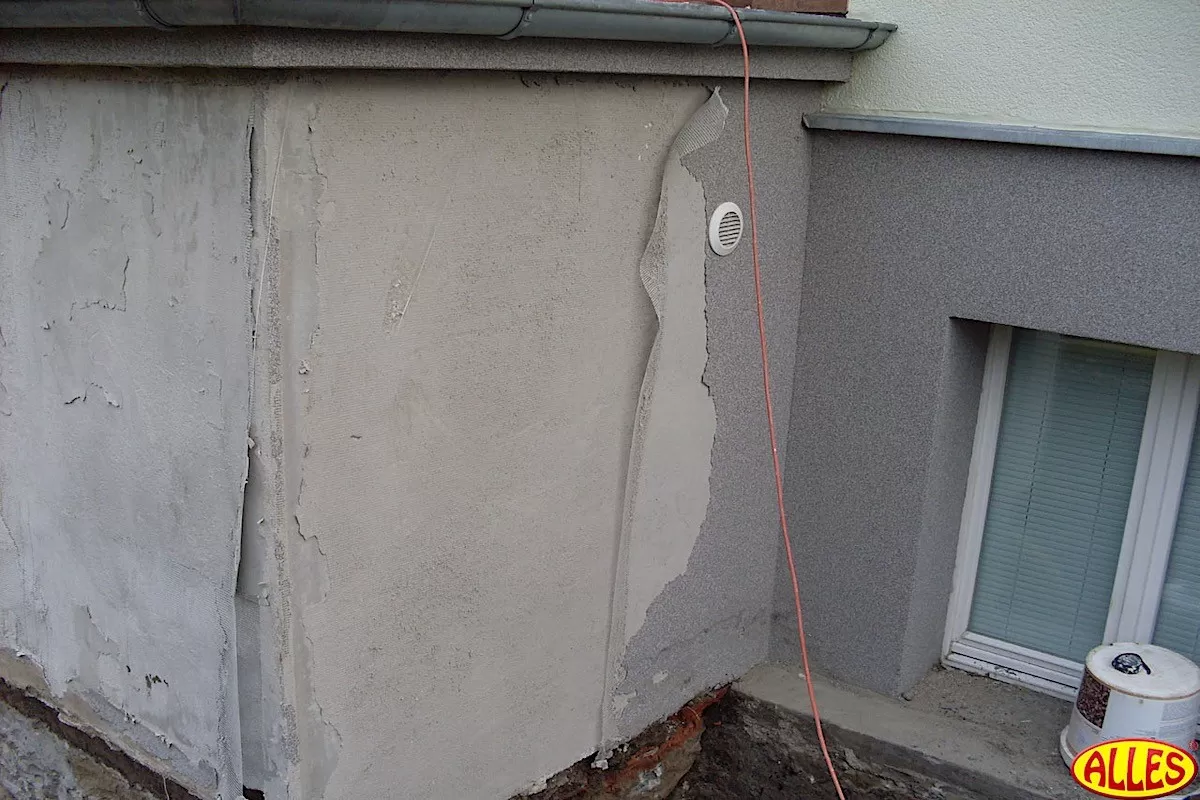

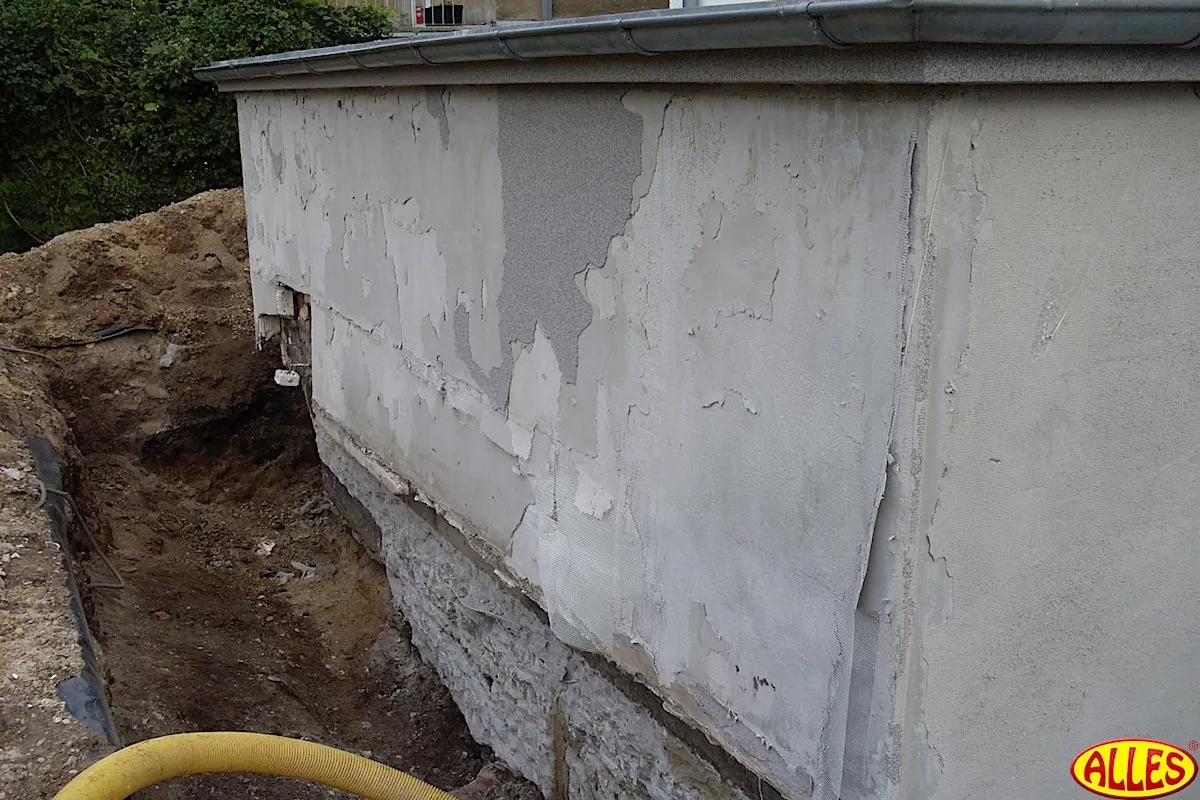

Zniszczona ściana. Brak opaski – kapilarne podciąganie wody oraz odspajanie tynku żywicznego.
Zniszczona ściana. Brak opaski – kapilarne podciąganie wody oraz odspajanie tynku żywicznego.
Nieuporządkowana (pierwotna) konstrukcja podziemnych murów. Przypadkowa próba ocieplenia. Łatwa infiltracja wód opadowych.
Wykopy. Odsłanianie niezaizolowanych murów piwnicznych.

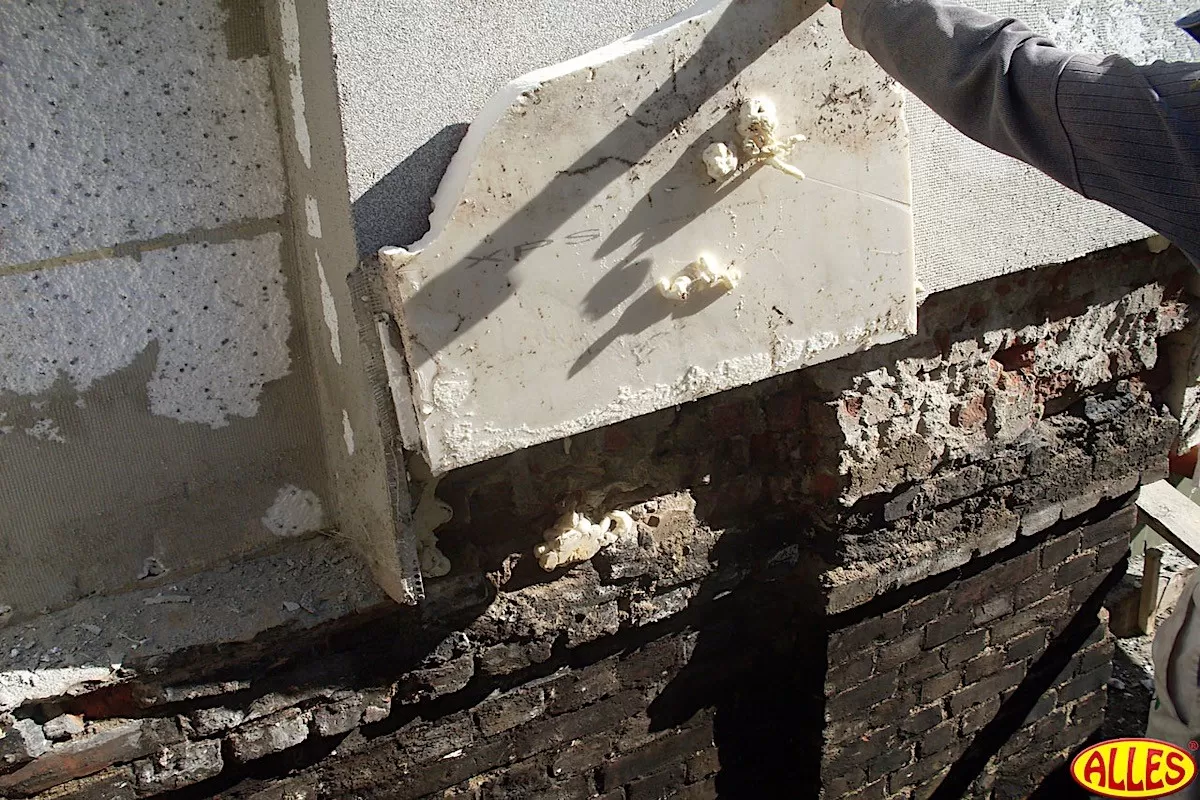

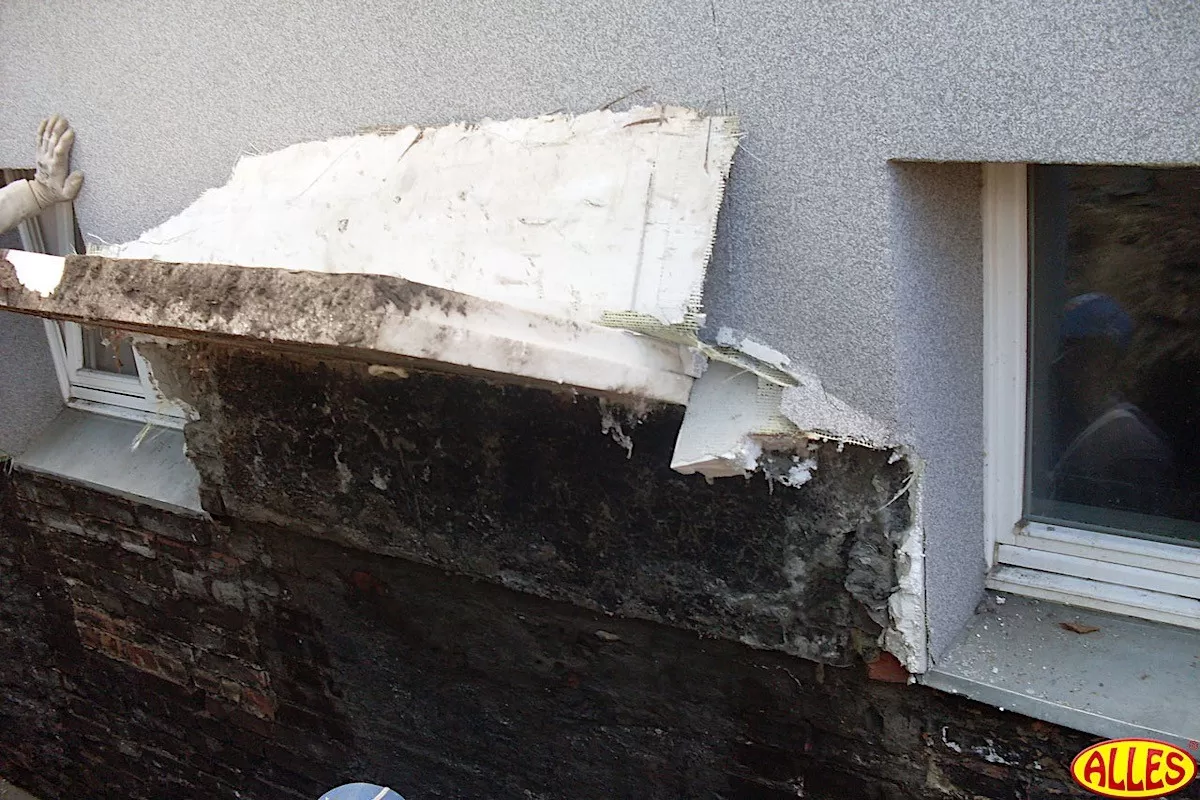

Wykopy. Odsłanianie niezaizolowanych murów piwnicznych. Widoczne ułomności płaszczyzn ceglanych, przykrywanych pierwotnie styropianem. Wykopy – gleba!

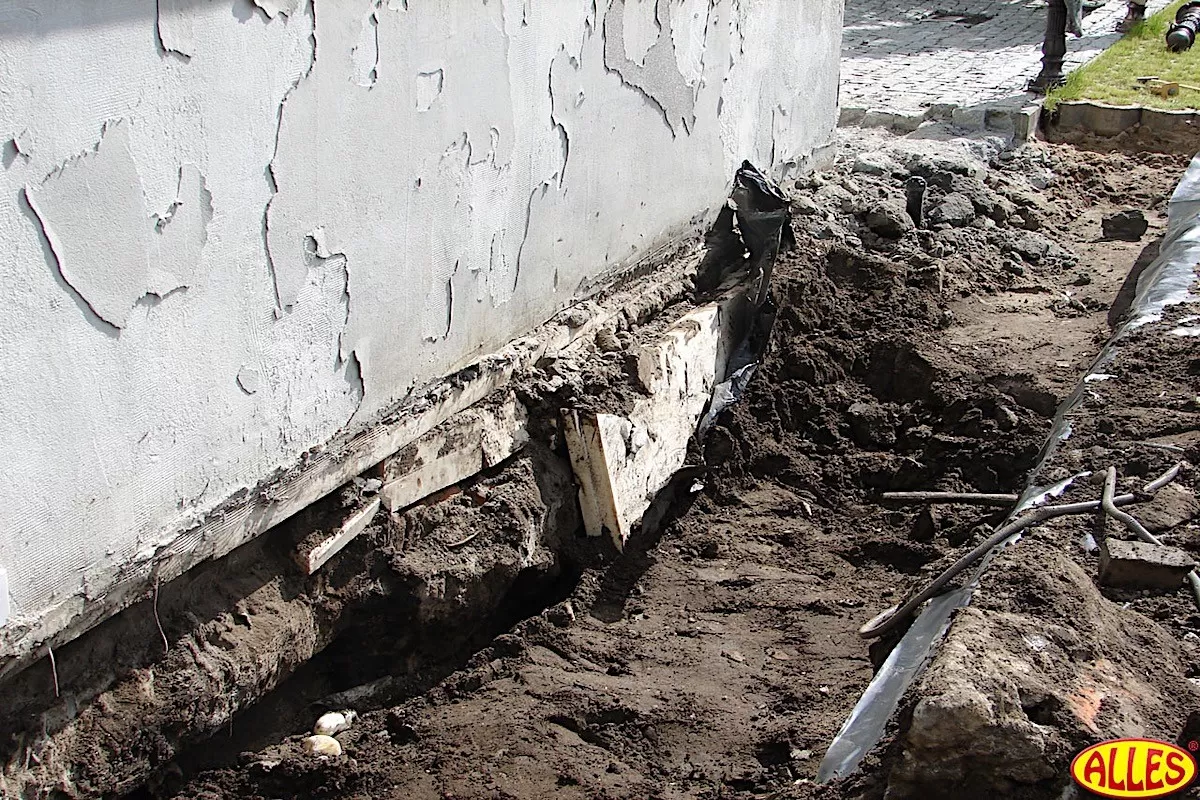

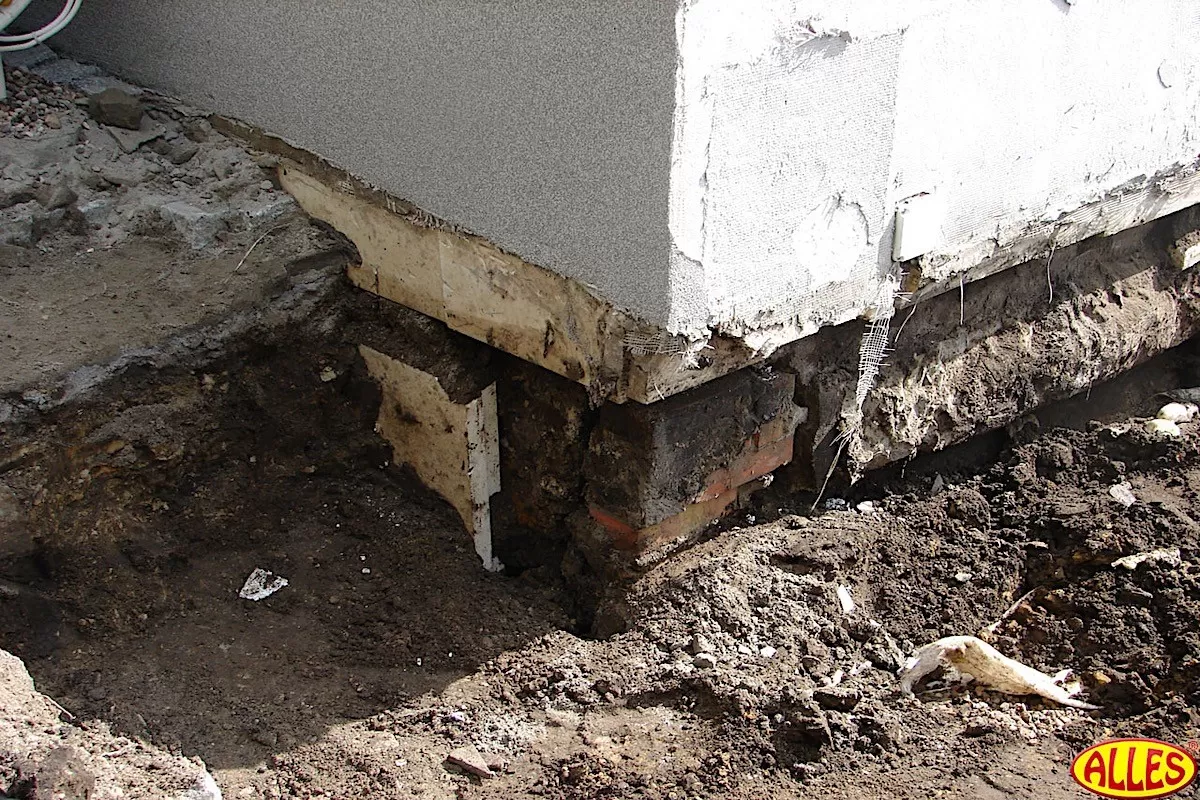

Niechlujne ocieplenie strefy ścian fundamentowych. Gleba w wykopach nieprawidłowa jest usuwana i wywożona.
Niechlujne ocieplenie strefy ścian fundamentowych. Gleba w wykopach nieprawidłowa jest usuwana i wywożona.

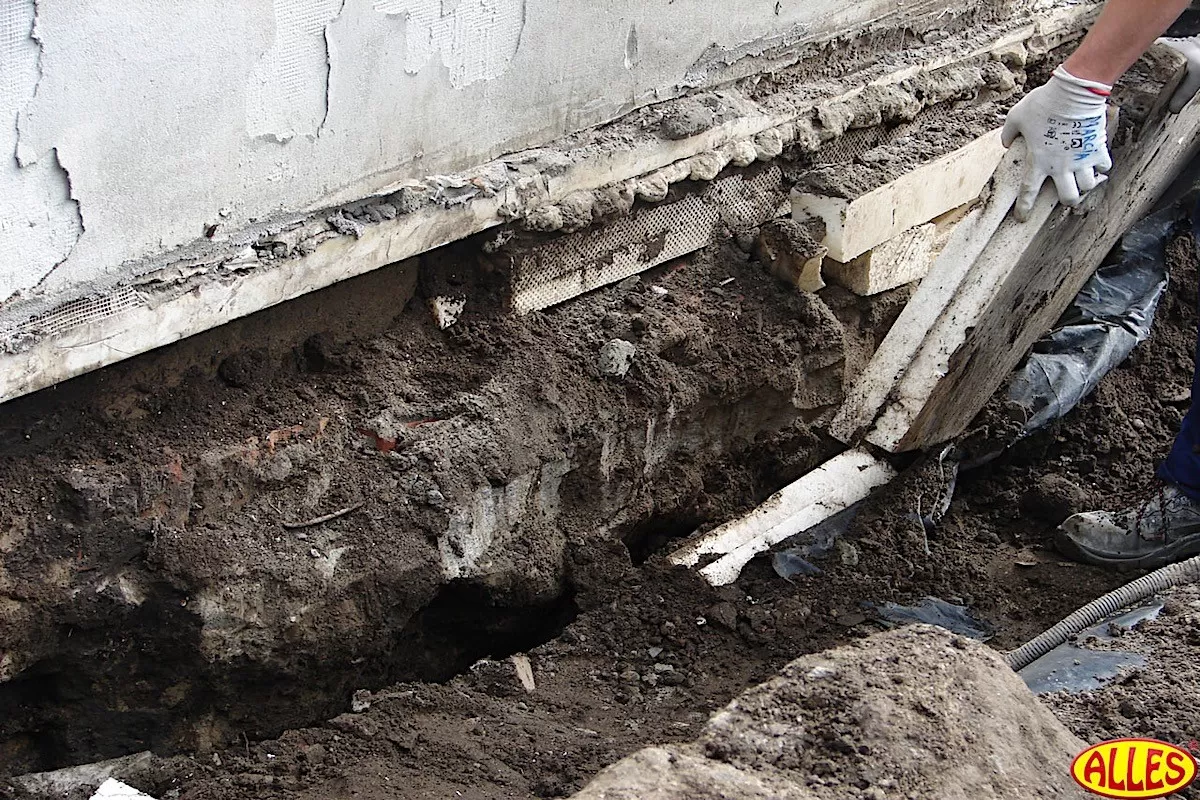

Nonsensy i bałagan 'ociepleniowy’ – sabotaż pierwotnego wykonawcy.
Nonsensy i bałagan 'ociepleniowy’ – sabotaż pierwotnego wykonawcy

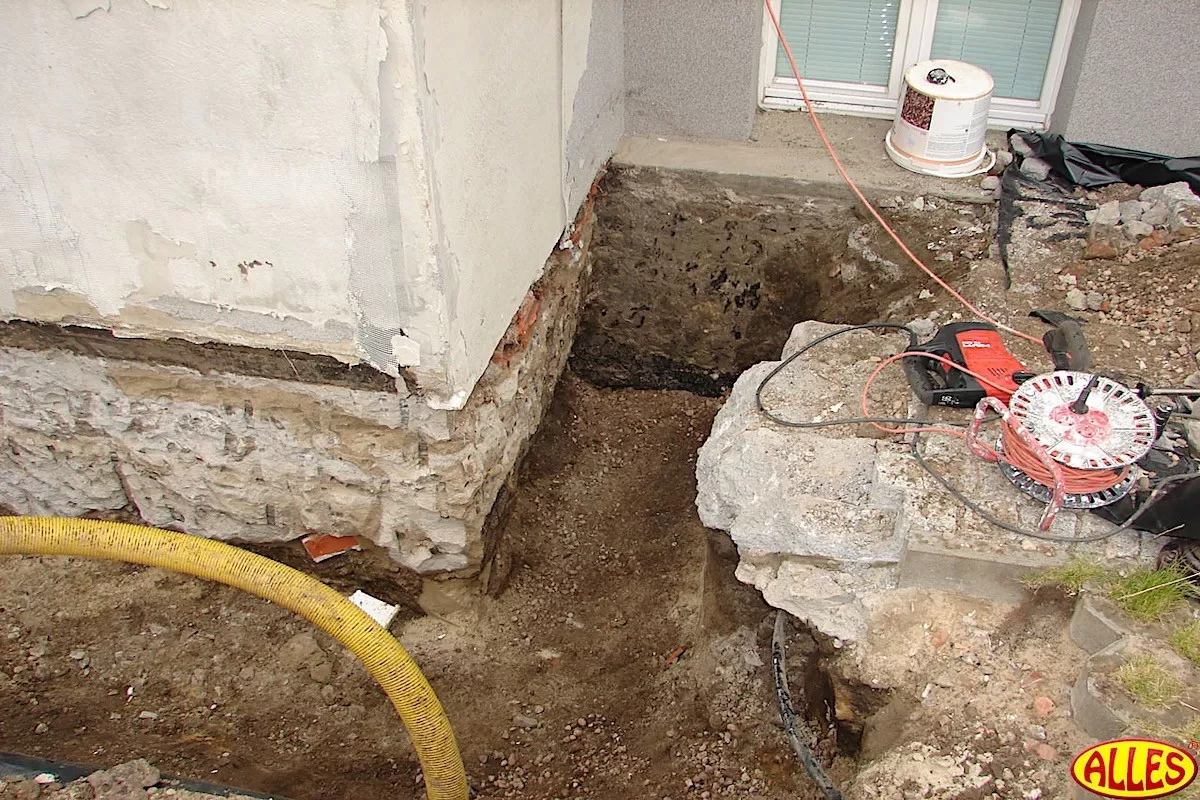

Porządkowanie wykopów i oczyszczanie murów fundamentowych.
Widoczny wykop i odsłonięta płaszczyzna.

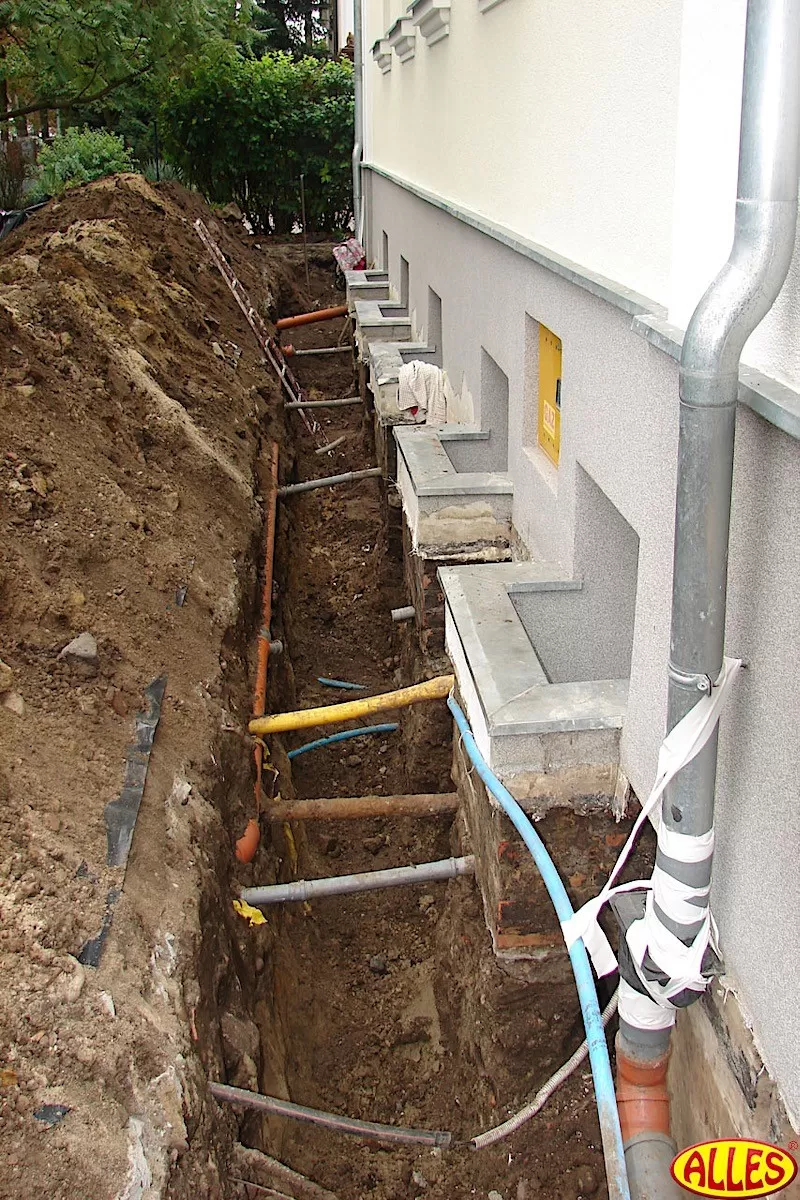

Widoczne przyłącza, odwodnienia i świetliki murowane na 'klockach gruntowych’ – do rozbiórki. Pierwotne zasypki – usunięta już gleba.

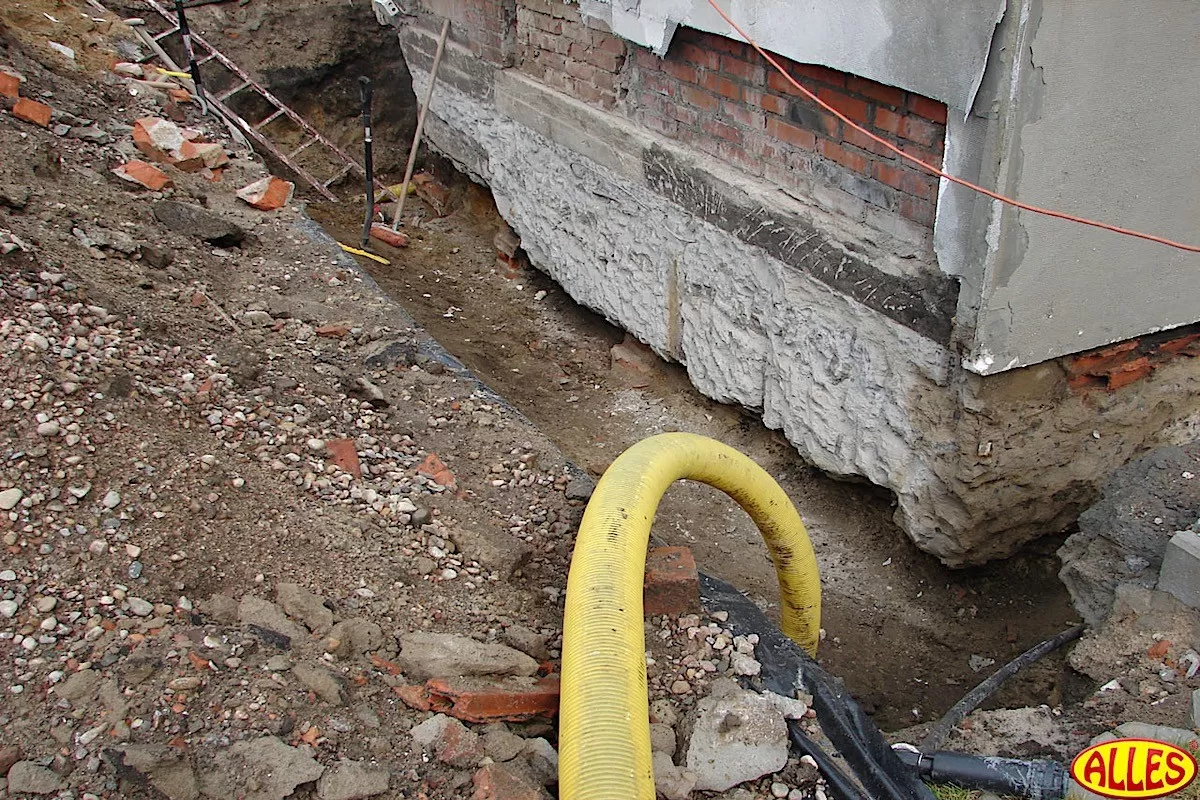

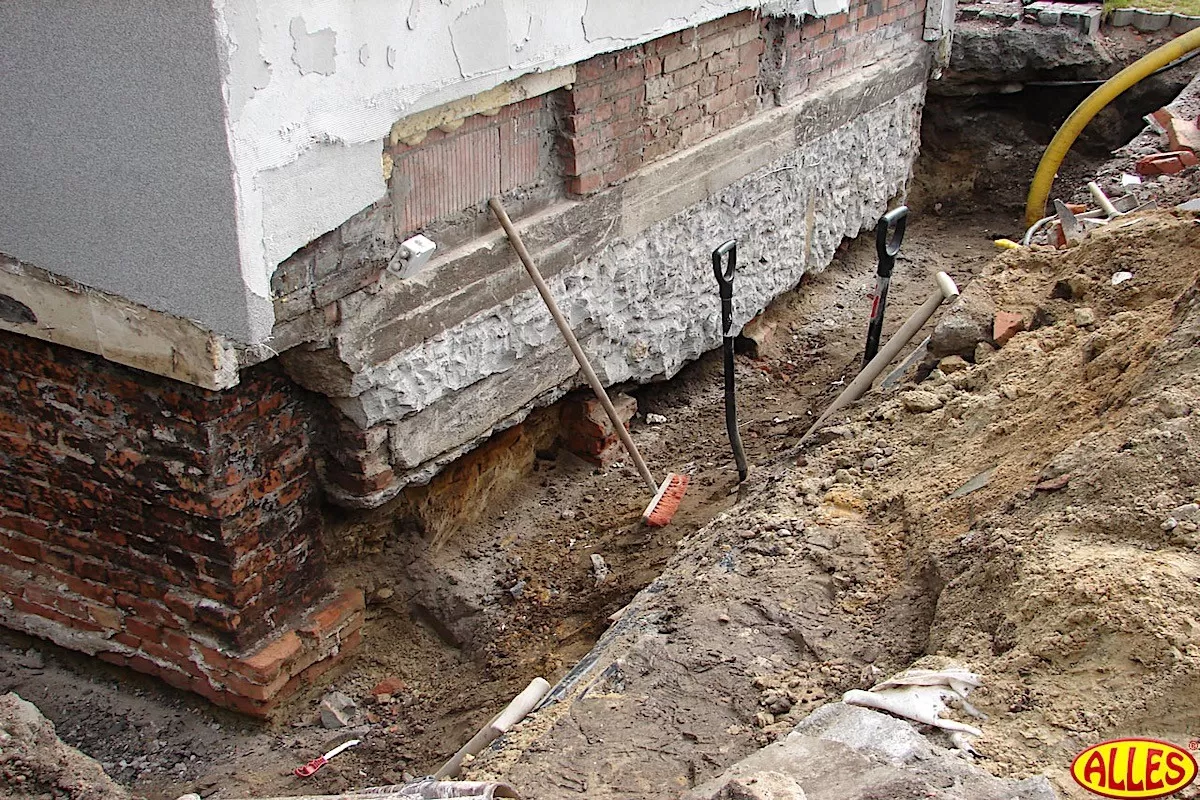

Przygotowany wykop oraz „obkuta” płaszczyzna dla obetonowania i wykonania półki betonowej z tzw. Holką.
Przygotowany wykop oraz „obkuta” płaszczyzna dla obetonowania i wykonania półki betonowej z tzw. Holką. Widoczne ubytki w murach fundamentowych. Do uzupełnienia – betonem w deskowaniu.
Ściana piwniczna po rozbiórce istniejących świetlików. Brak izolacji cieplnej. Gleba usunięta. Ślady smarowania z 1920 roku. Płaszczyzny nierówne.

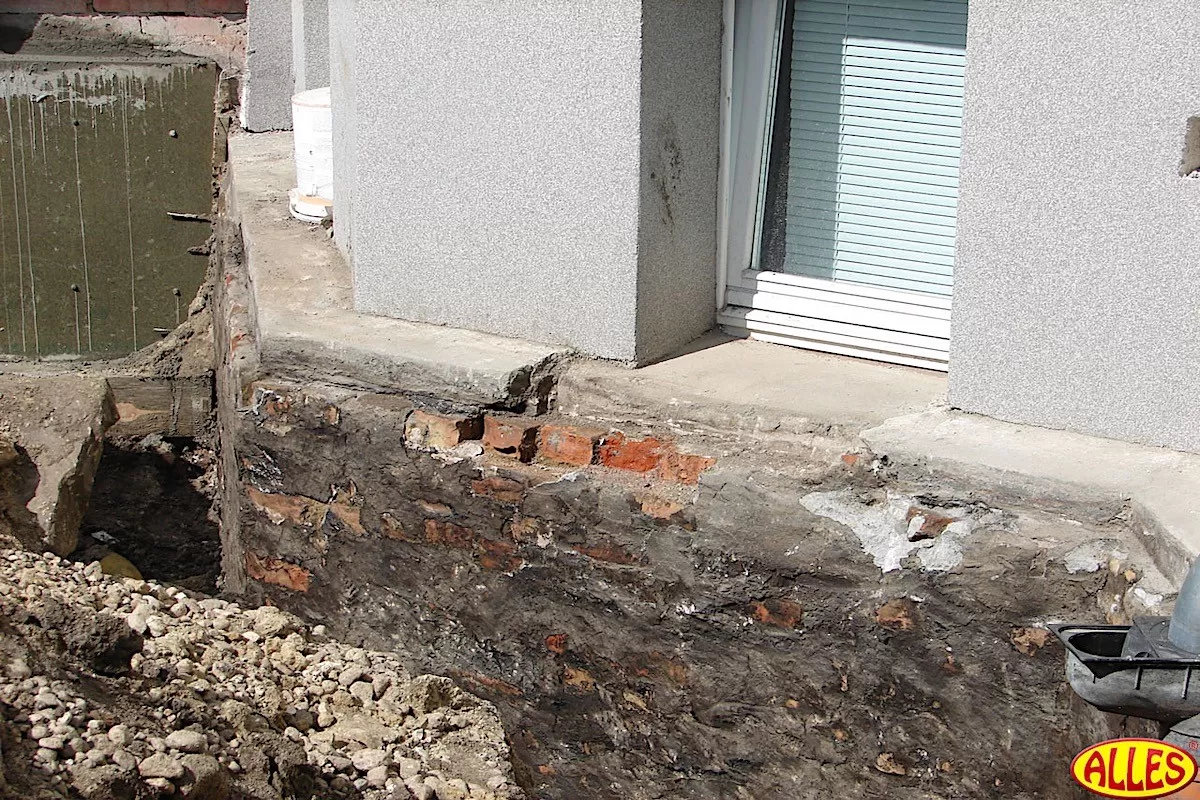

Odsłonięte nierówne płaszczyzny murów fundamentowych.

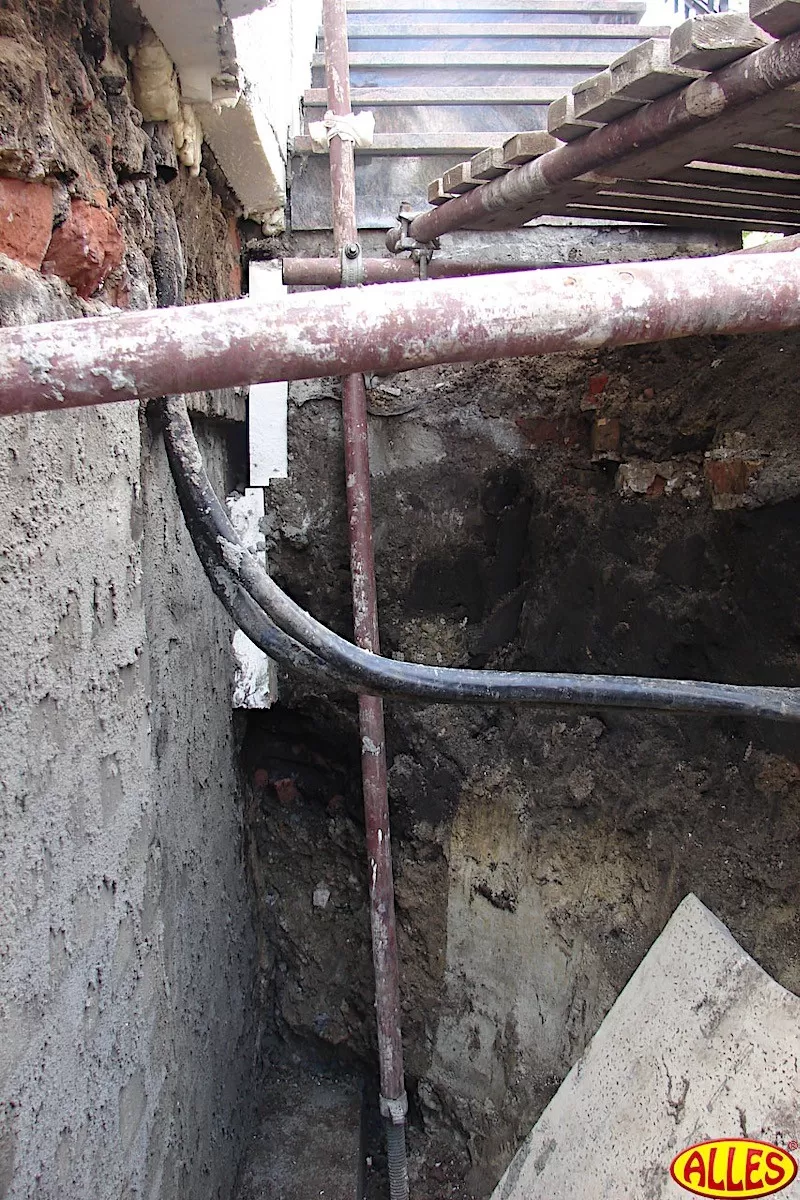

Widoczna zniszczona ściana ± 0,0 (poziom parteru). Po usunięciu fragmentów starego styroduru.

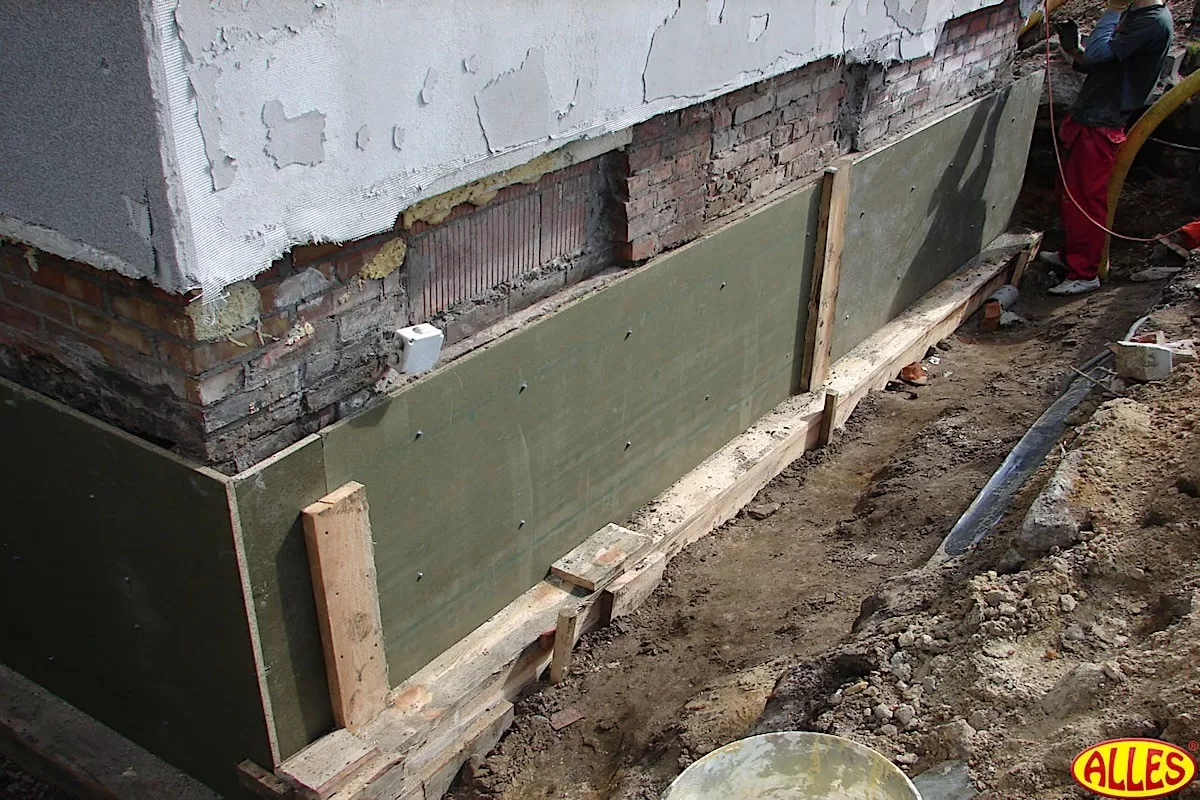

Betonowanie powierzchniowe w deskowaniu dla stworzenia równej płaszczyzny pod izolację przeciwwilgociową. Dołem widoczna półka dla ukształtowania holki.

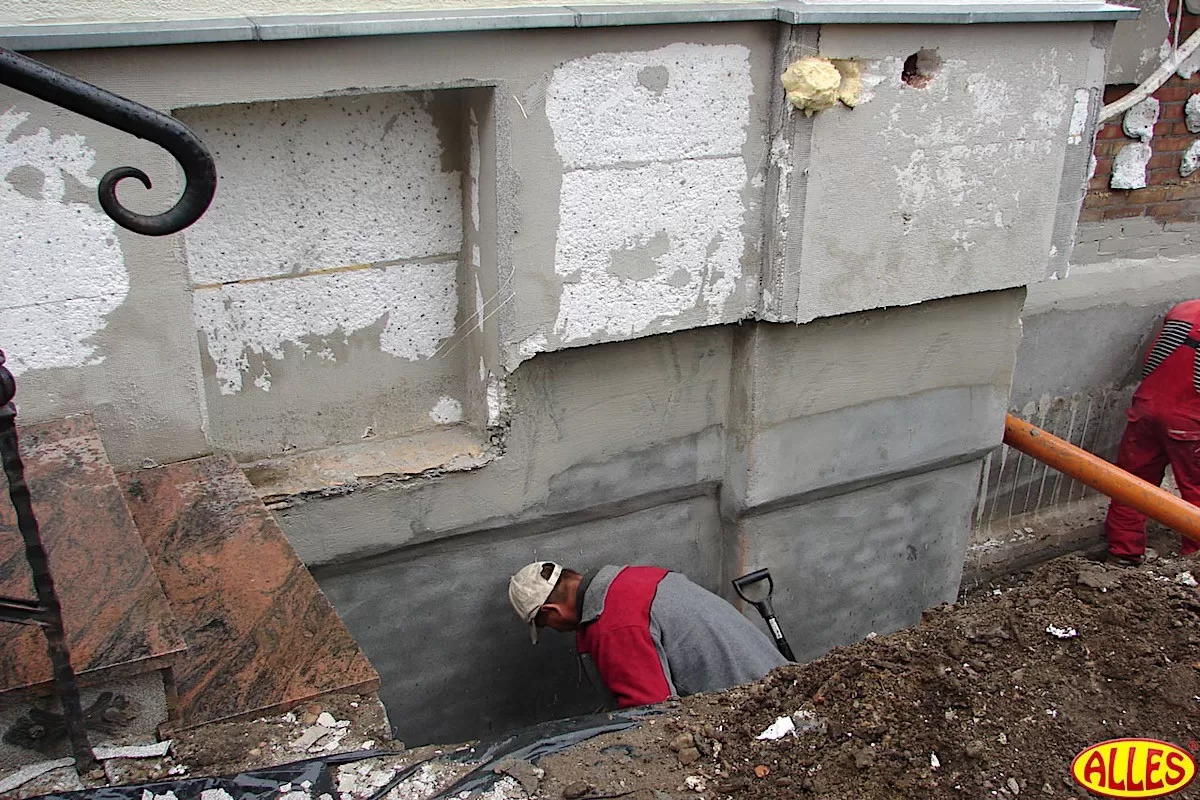

Tynkowanie oczyszczonych murów fundamentowych. Tynk cementowy + dodatki uszlachetniające firmy Ditermann. Po prawej fragmenty iniekcji ciśnieniowej.

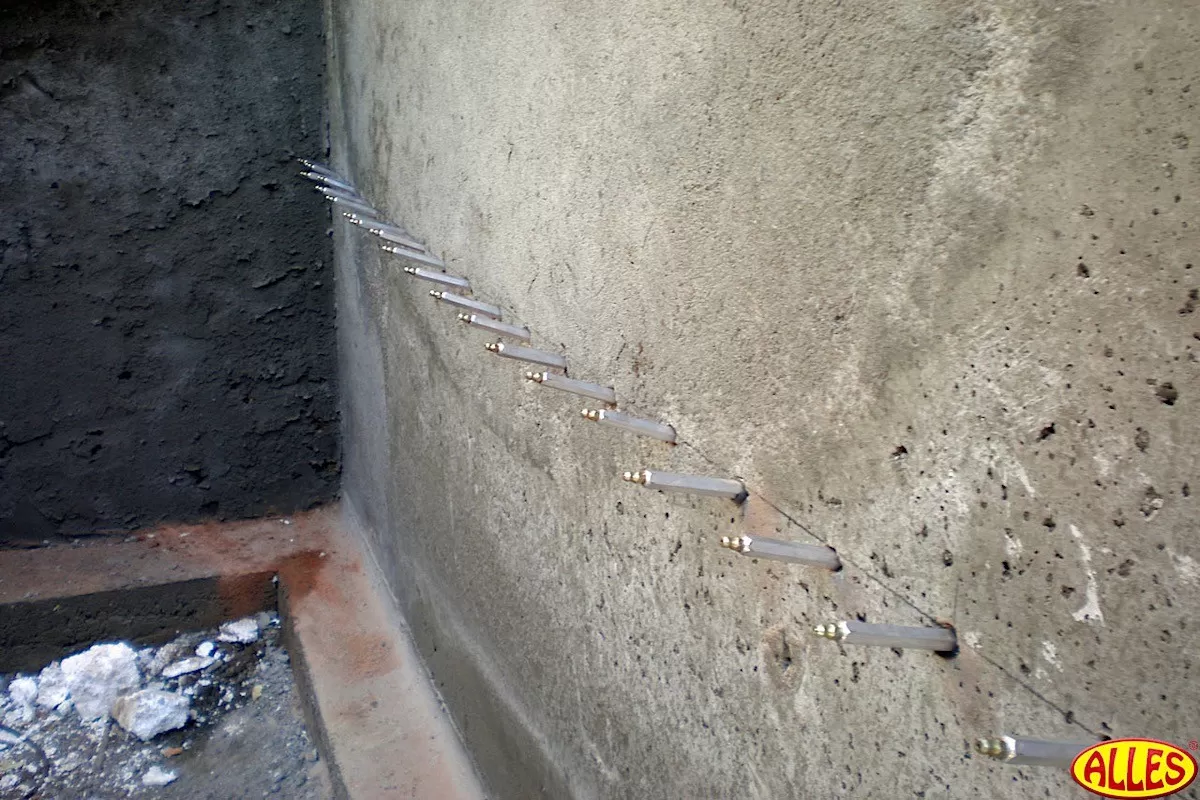

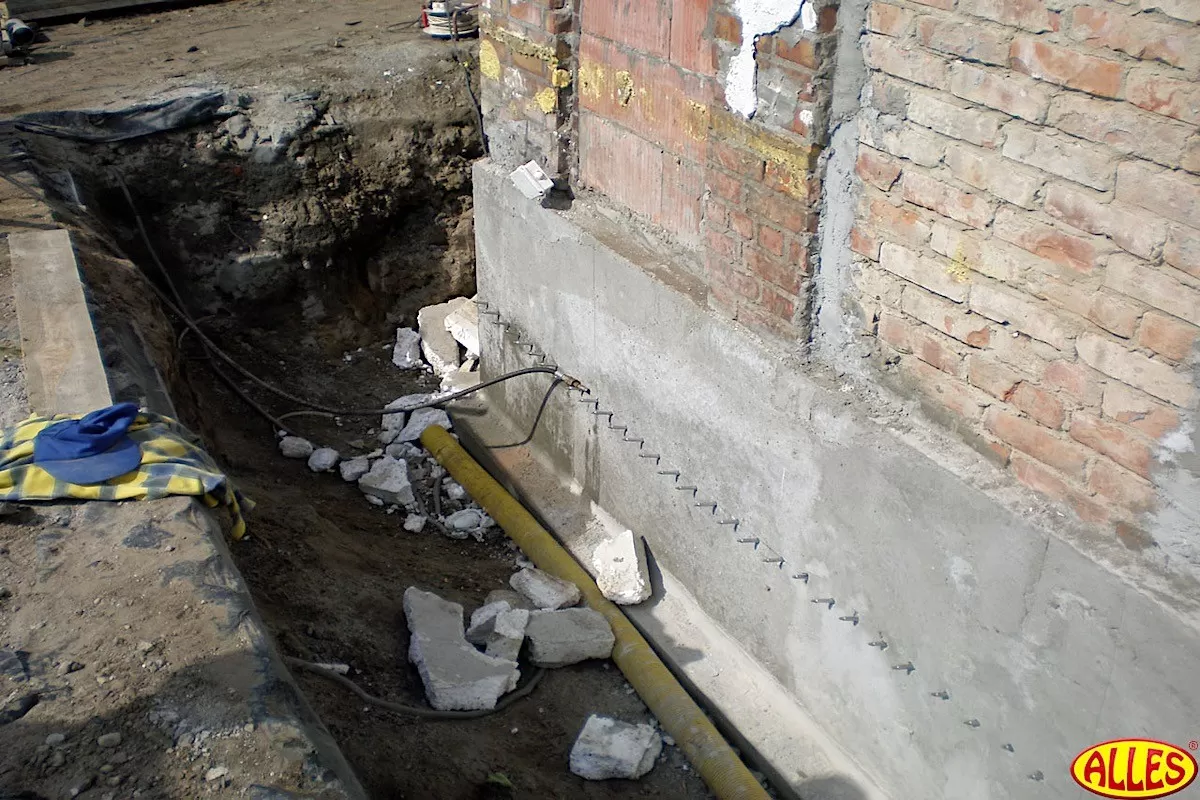

Izolacja pozioma iniekcją ciśnieniową. Widoczna zdemontowana stara instalacja drenażowa.
Izolacja pozioma iniekcją ciśnieniową. Widoczna zdemontowana stara instalacja drenażowa.

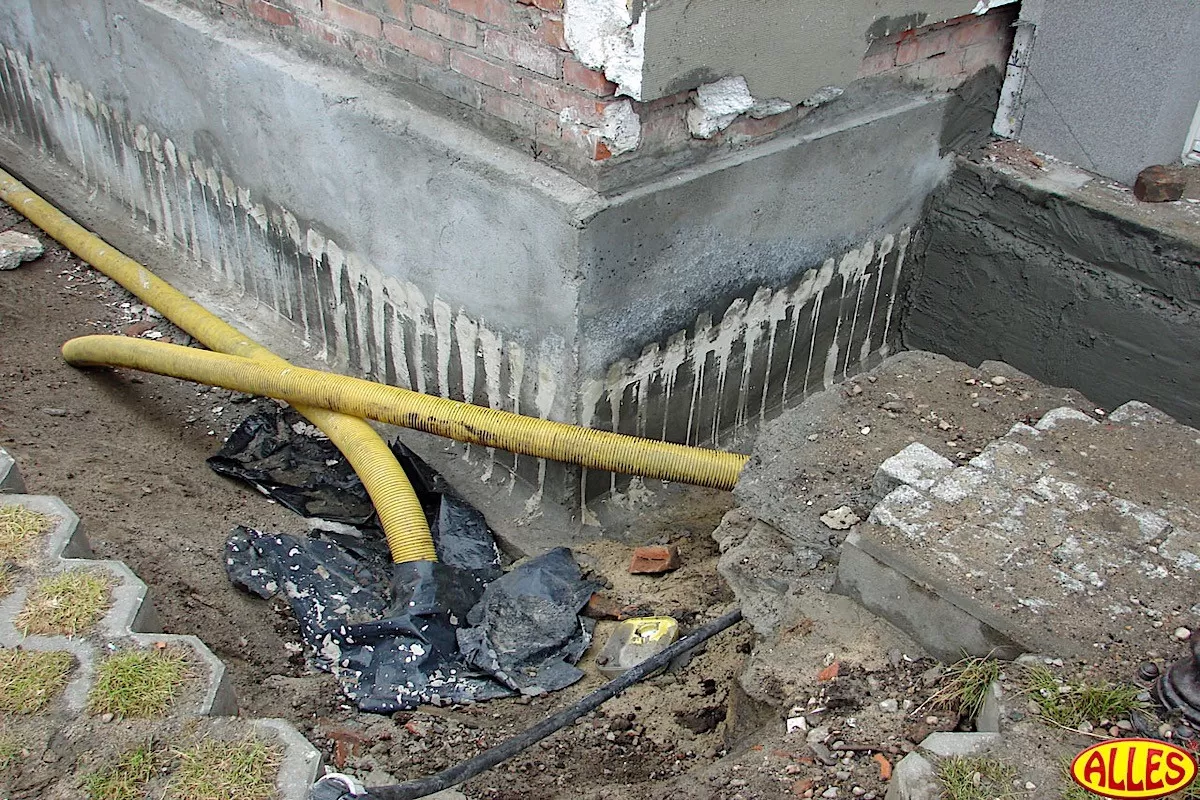

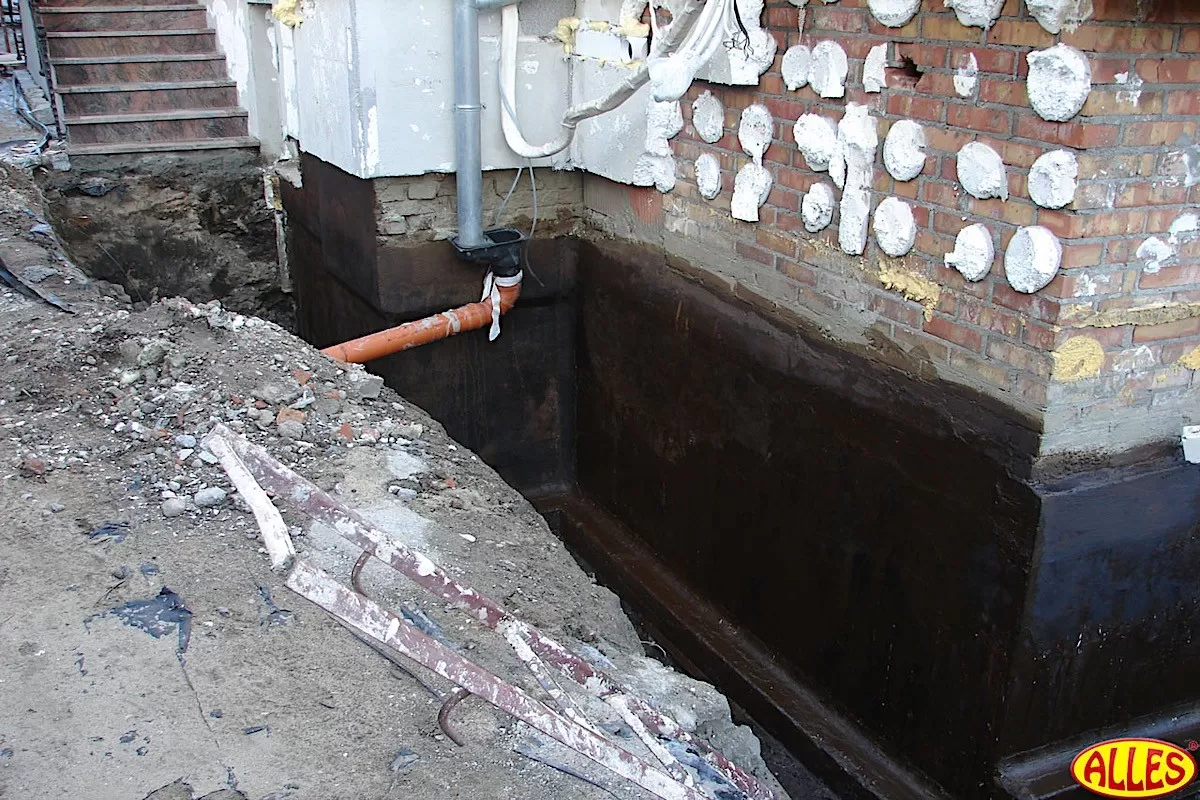

Ułożona izolacja superflex 10 na Eurolanie 3K (firma Ditermann). Dołem widoczna Holka na odsadzeniu dla poprawnego spływu wody.
Ułożona izolacja superflex 10 na Eurolanie 3K (firma Ditermann). Dołem widoczna Holka na odsadzeniu dla poprawnego spływu wody.
Ułożona izolacja superflex 10 na Eurolanie 3K (firma Ditermann). Dołem widoczna Holka na odsadzeniu dla poprawnego spływu wody.

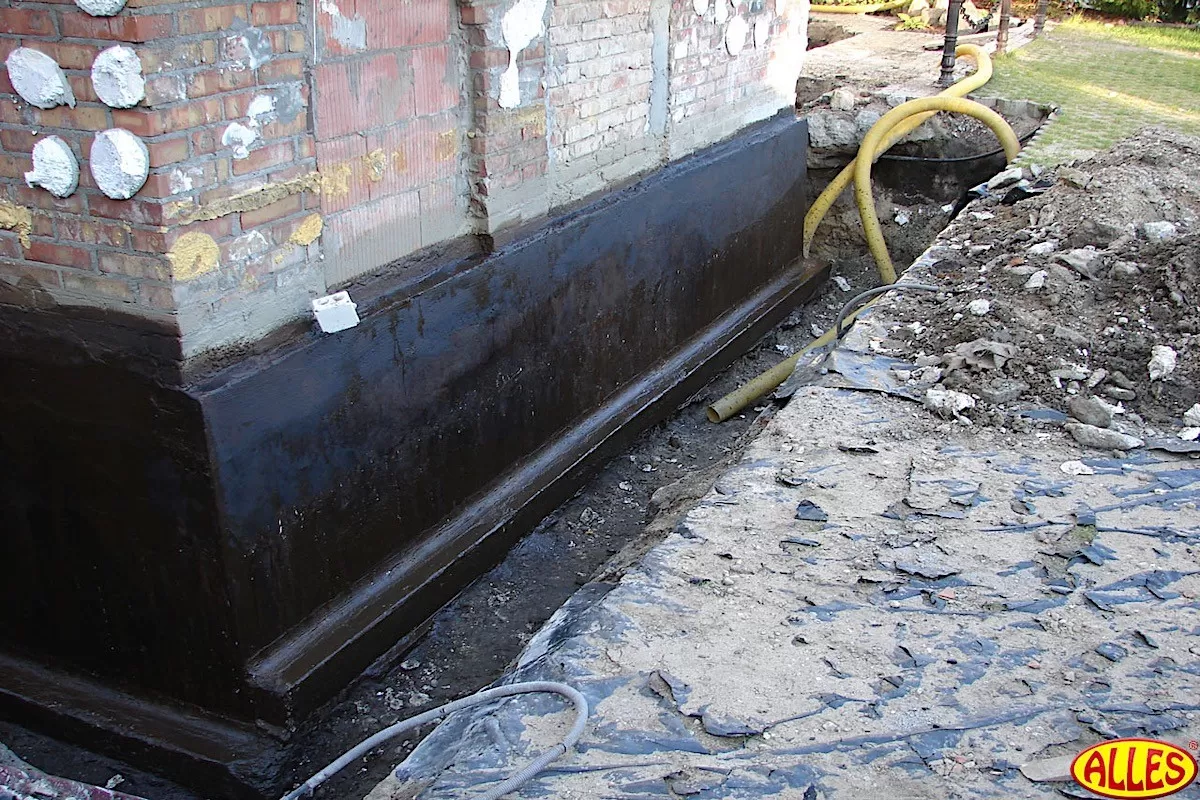

Impregnacja dookolna Eurolanem 3K (firma Ditermann). Dwa razy smarowanie.

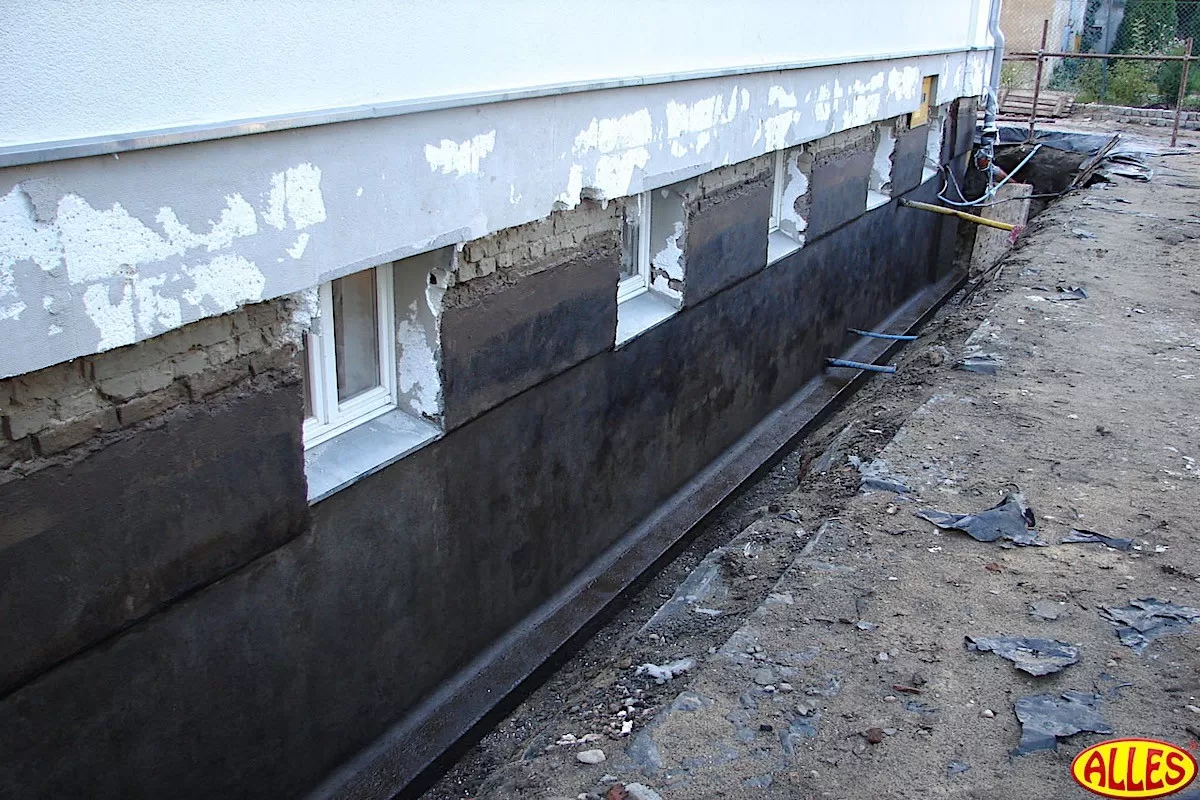

Układanie superflexu 10 pacą – warstwą grubości 2,5mm.

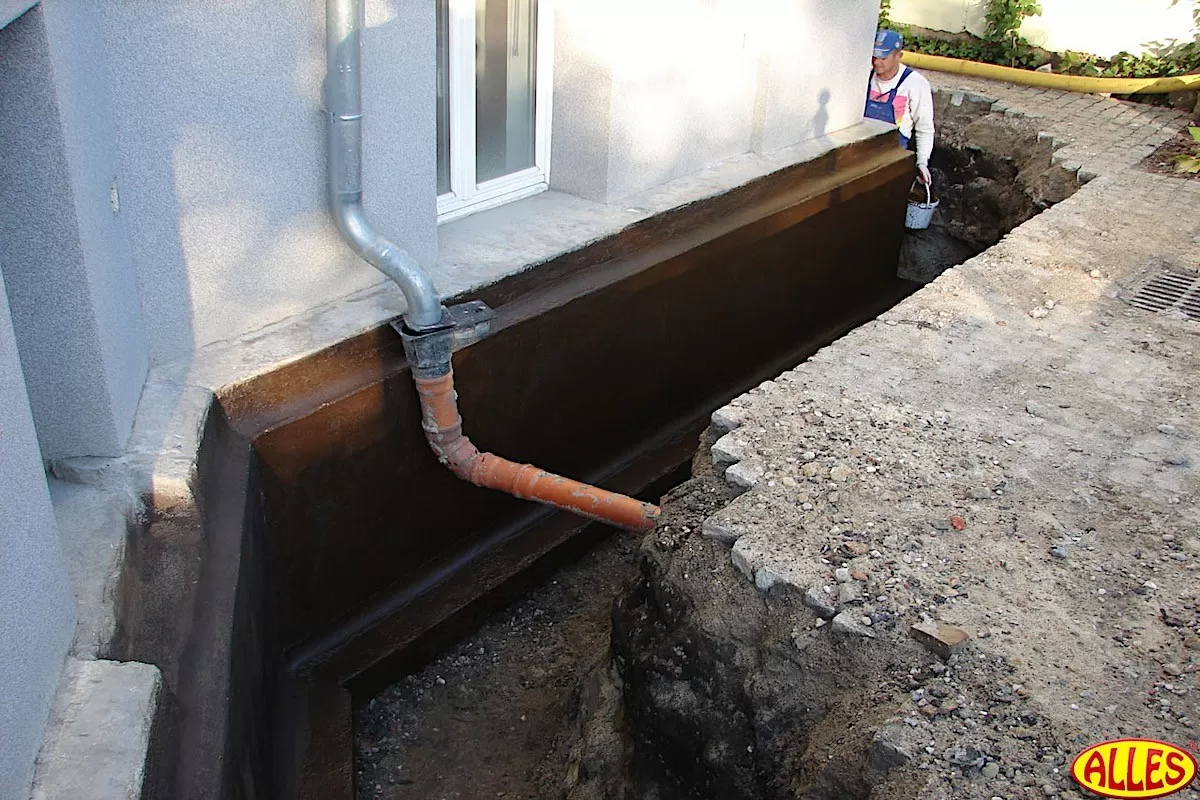

Instalacja „injekcyjna” na ścianach.

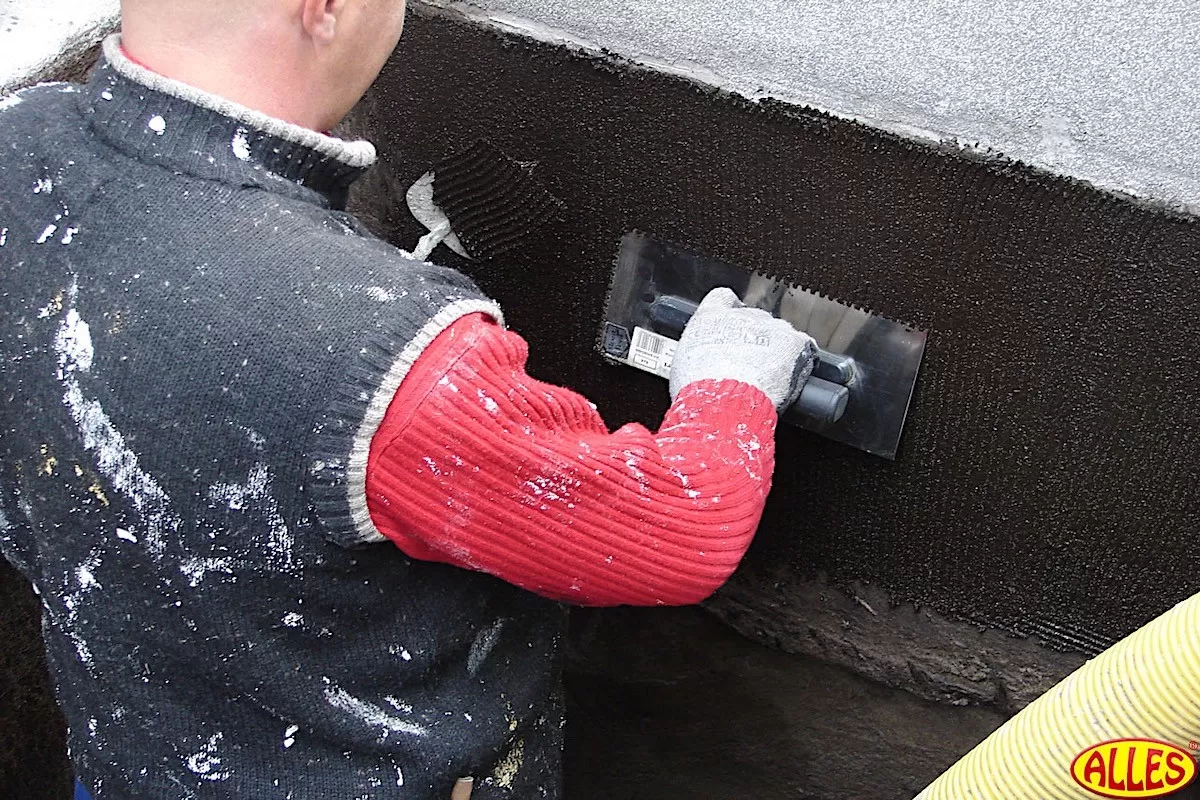

Ściany po renowacji betonem w trakcie injekcji ciśnieniowej.

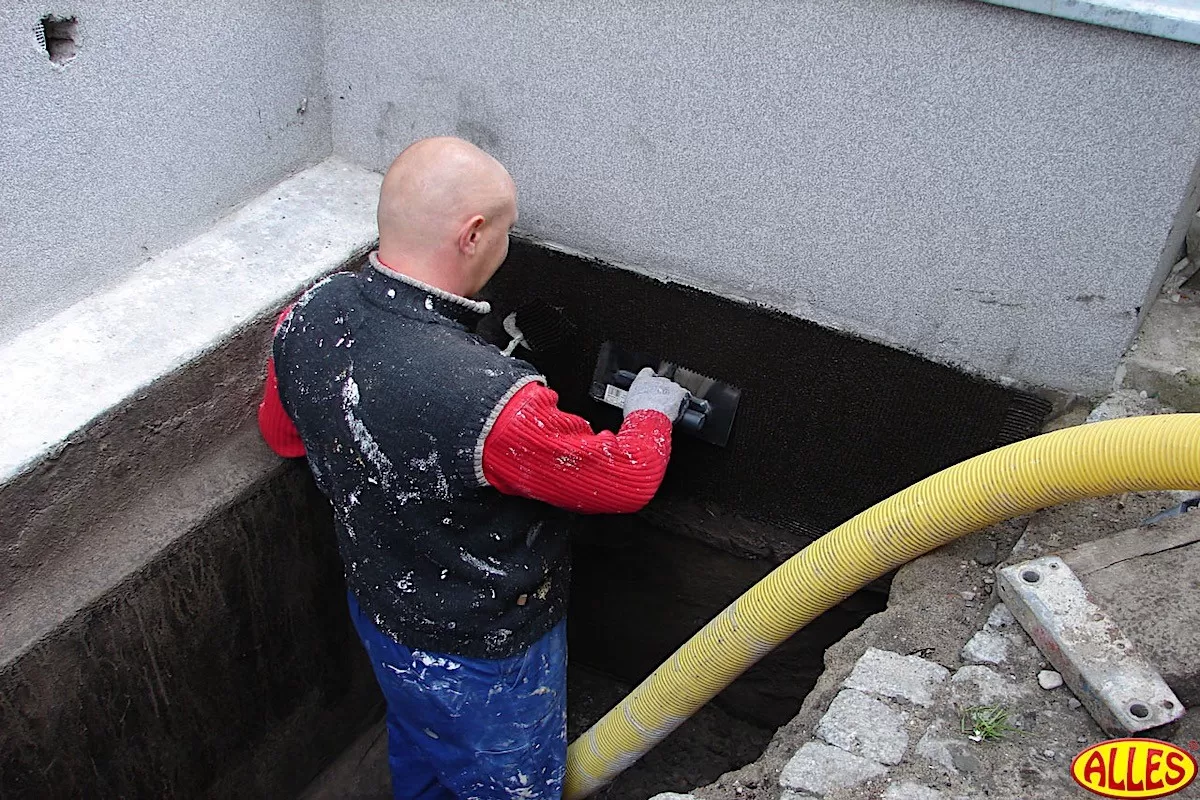

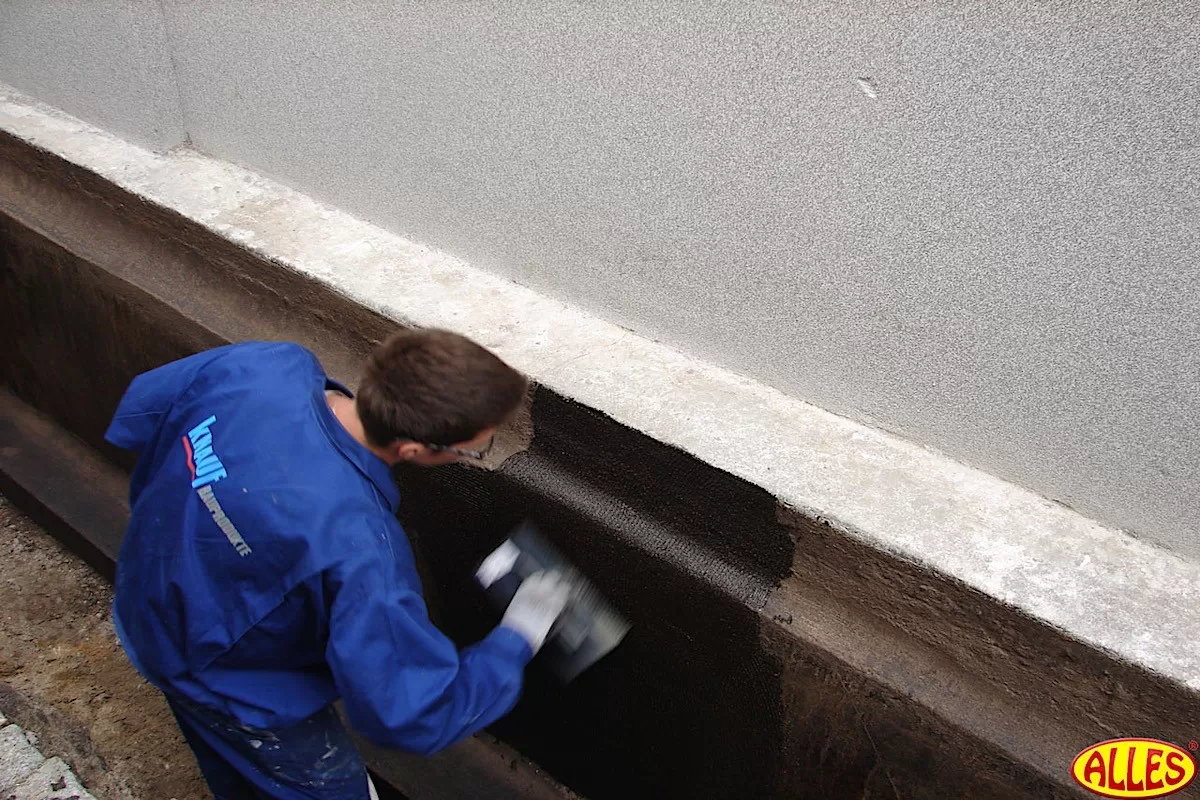

Izolowanie ścian fundamentowych superflexem 10 na Eurolanie 3K (firma Ditermann). Widoczna rura drenarska do demontażu.
Izolowanie ścian fundamentowych superflexem 10 na Eurolanie 3K (firma Ditermann). Widoczna rura drenarska do demontażu.

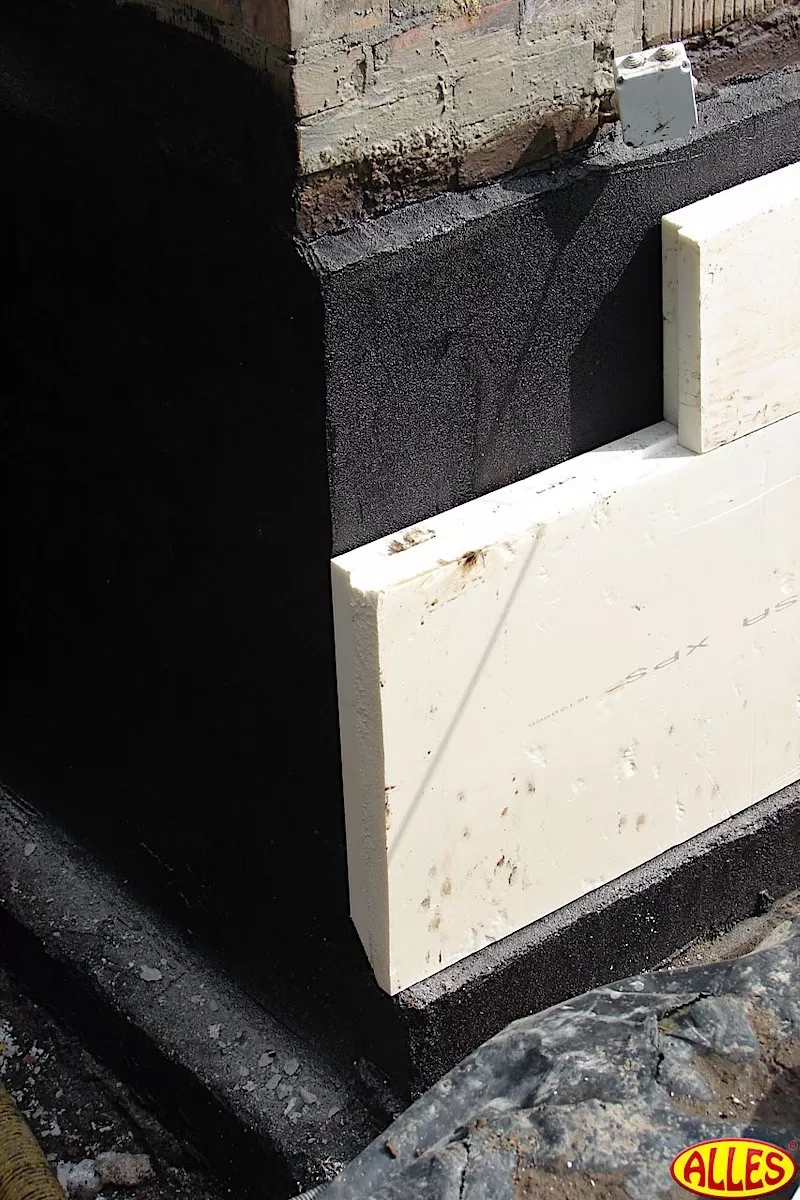

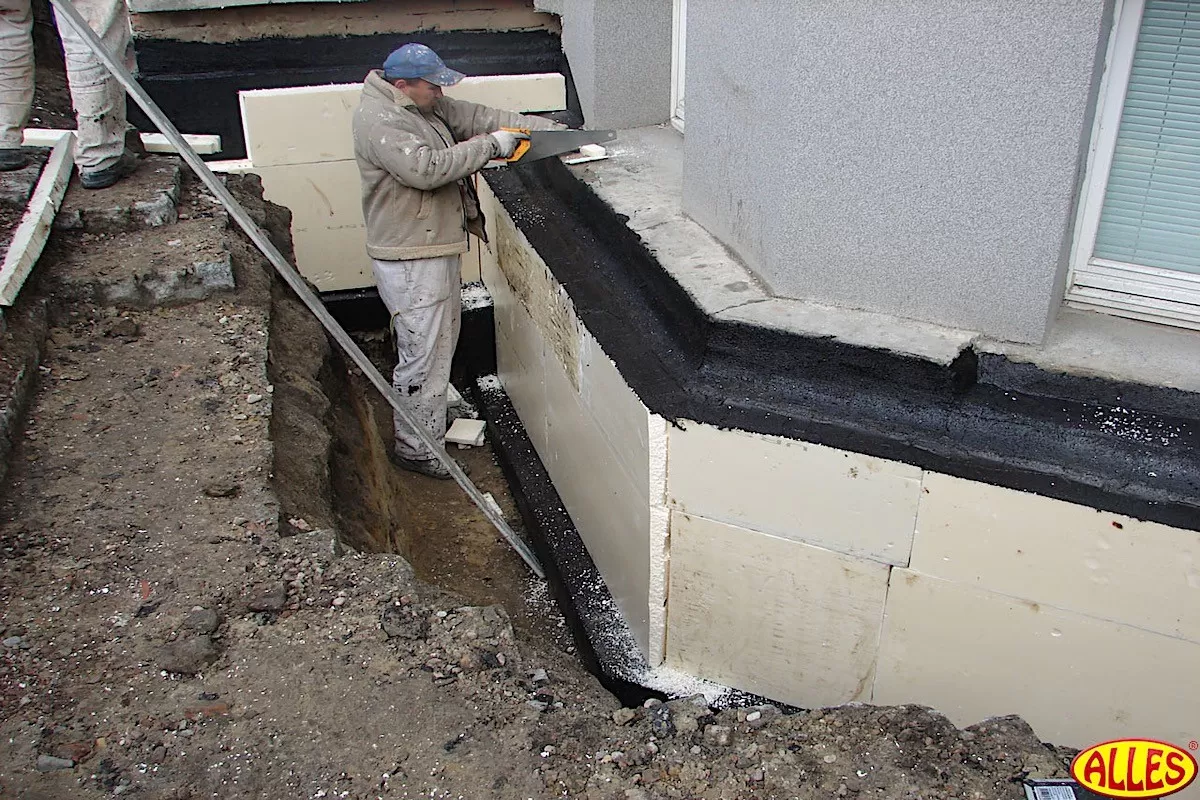

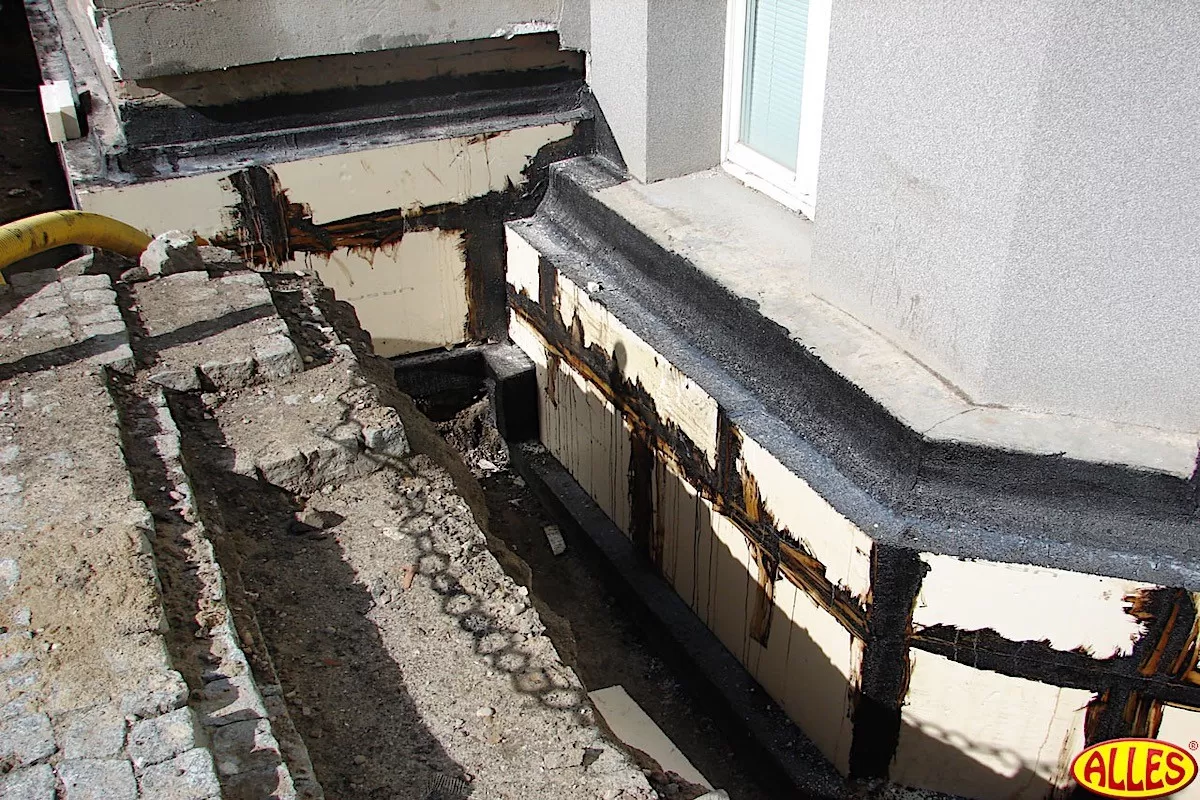

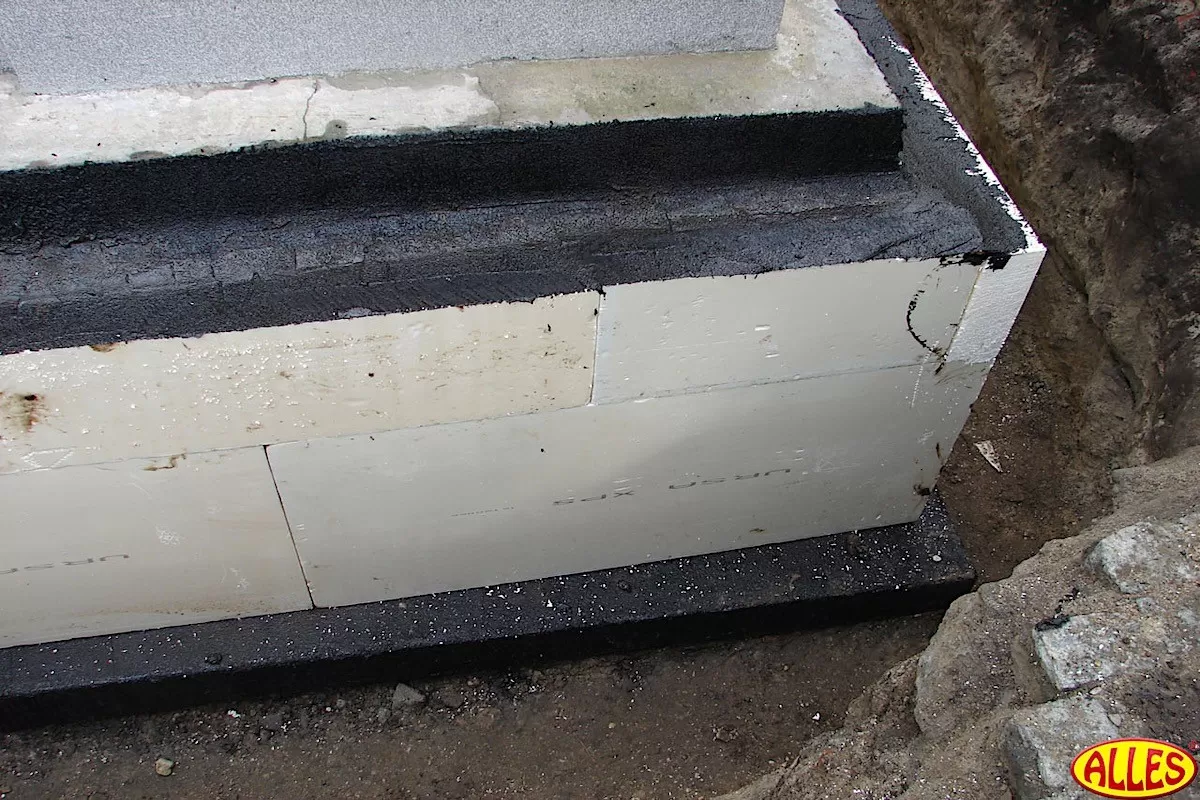

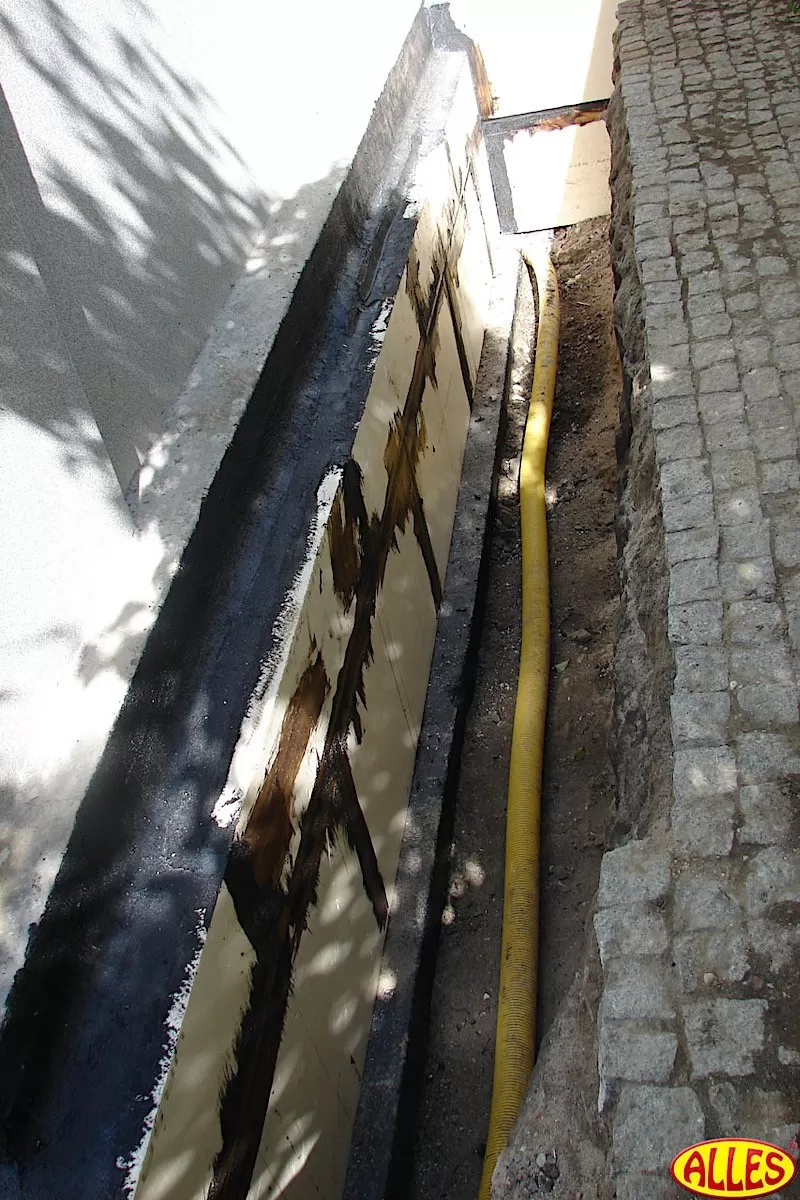

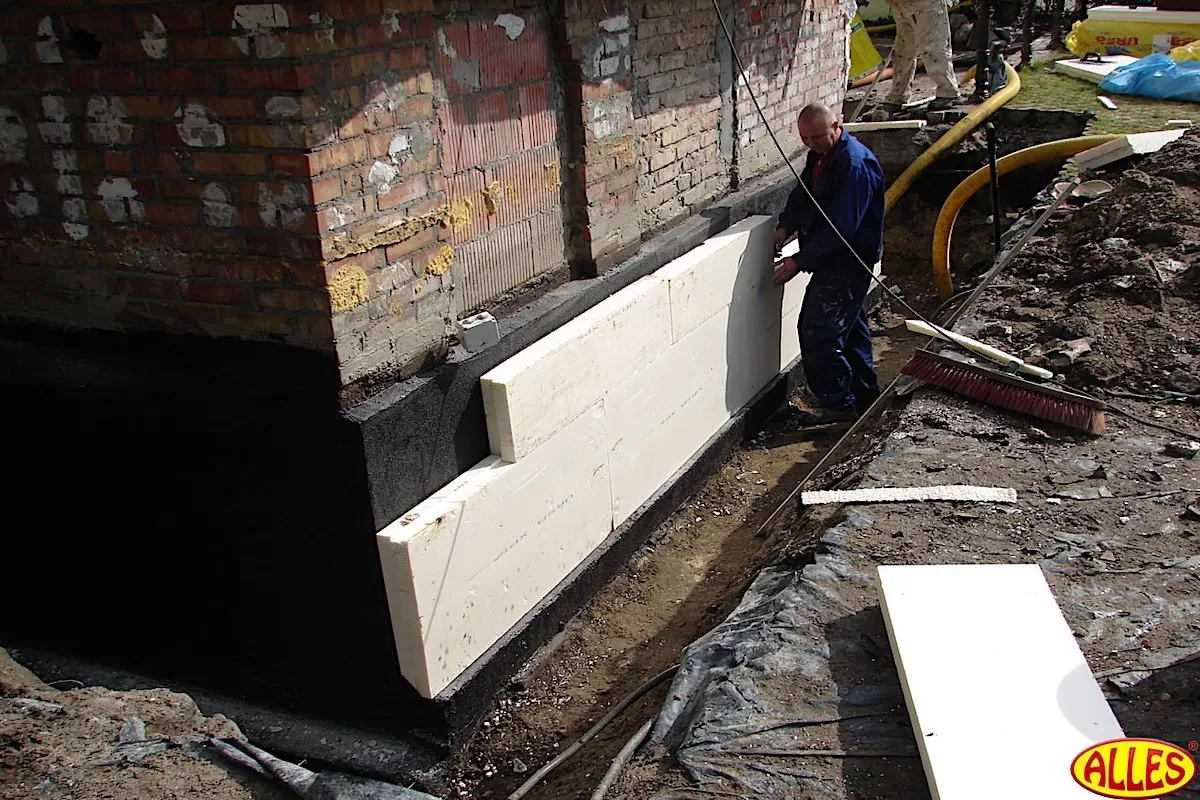

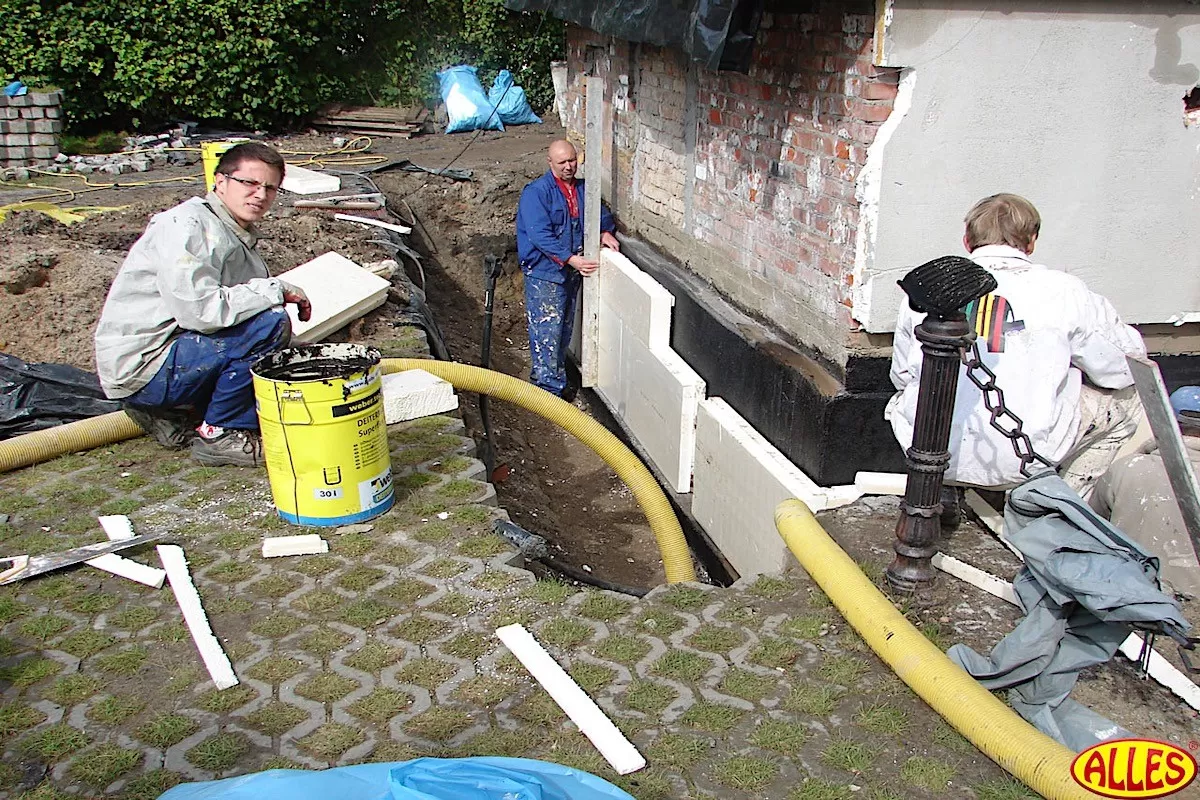

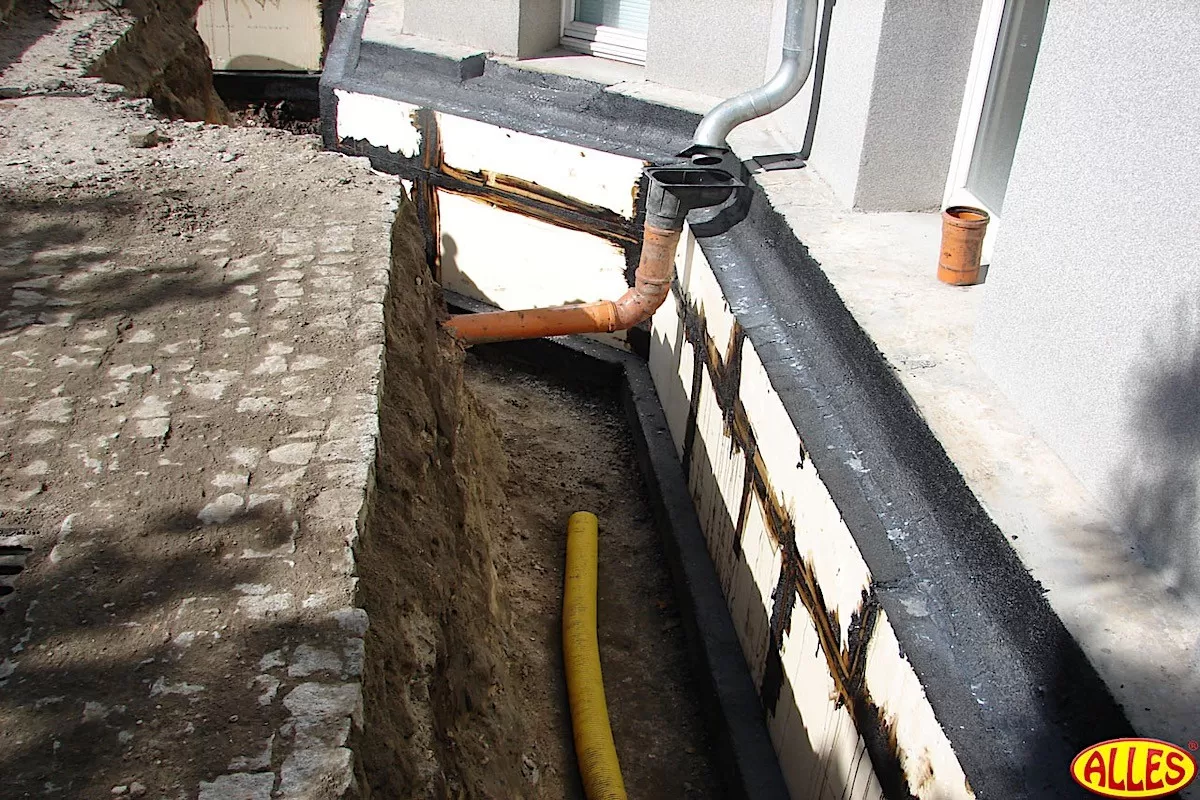

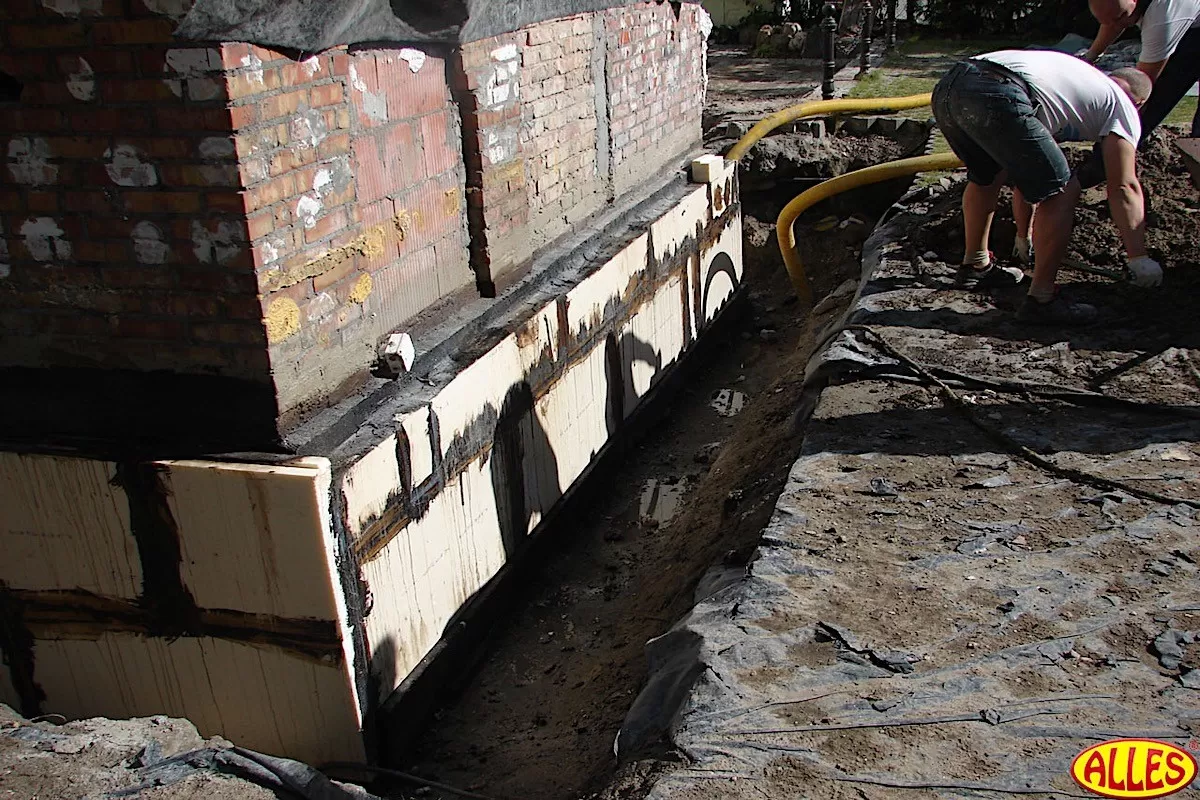

Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.
Ściana fundamentowa ocieplanie styrodurem 10cm – klejenie superflexem 10 (firma Ditermann) na zaizolowanej wcześniej ścianie.

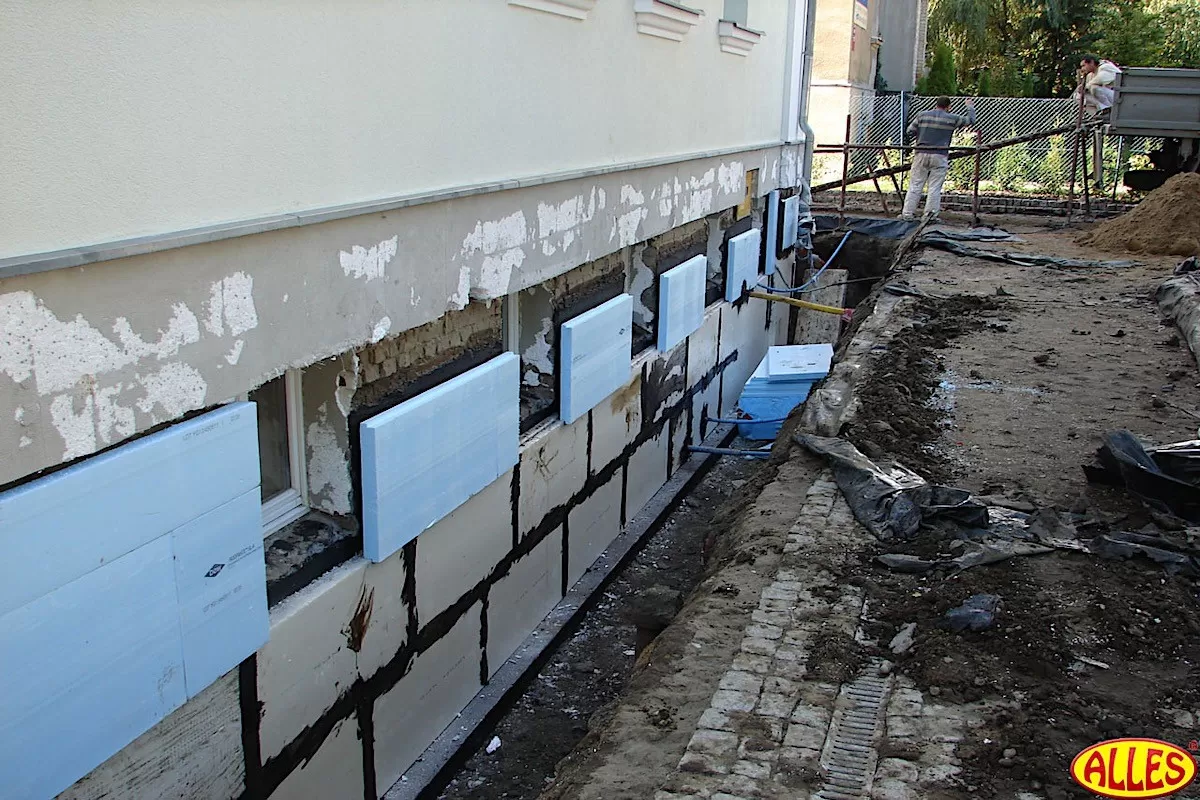

Ocieplanie jw. I przygotowanie podłoża pod montaż świetlików piwnicznych (firma Wolfa).

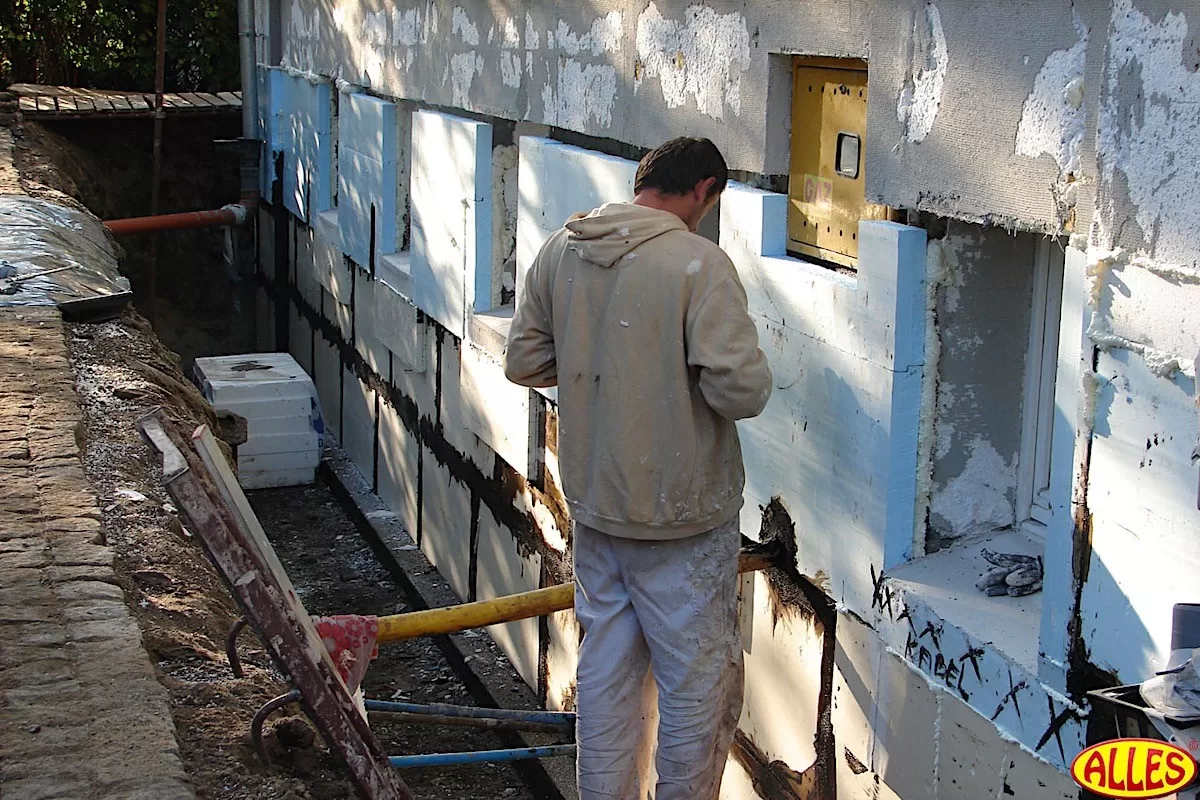

Jw. Lecz uszczelnianie preparatami Ditermann przejść instalacyjnych w murach.

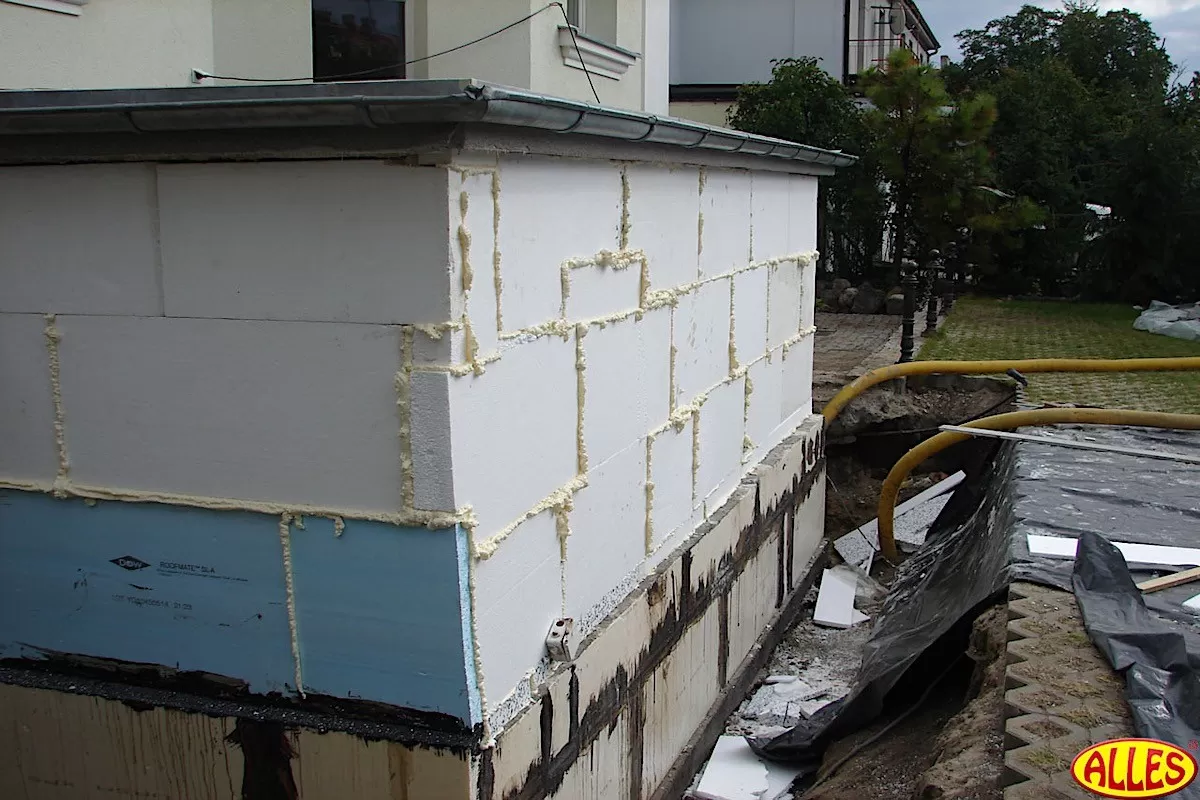

Ocieplanie styropianem (po uprzednim wyrównaniu i wygładzeniu płaszczyzn ściennych).

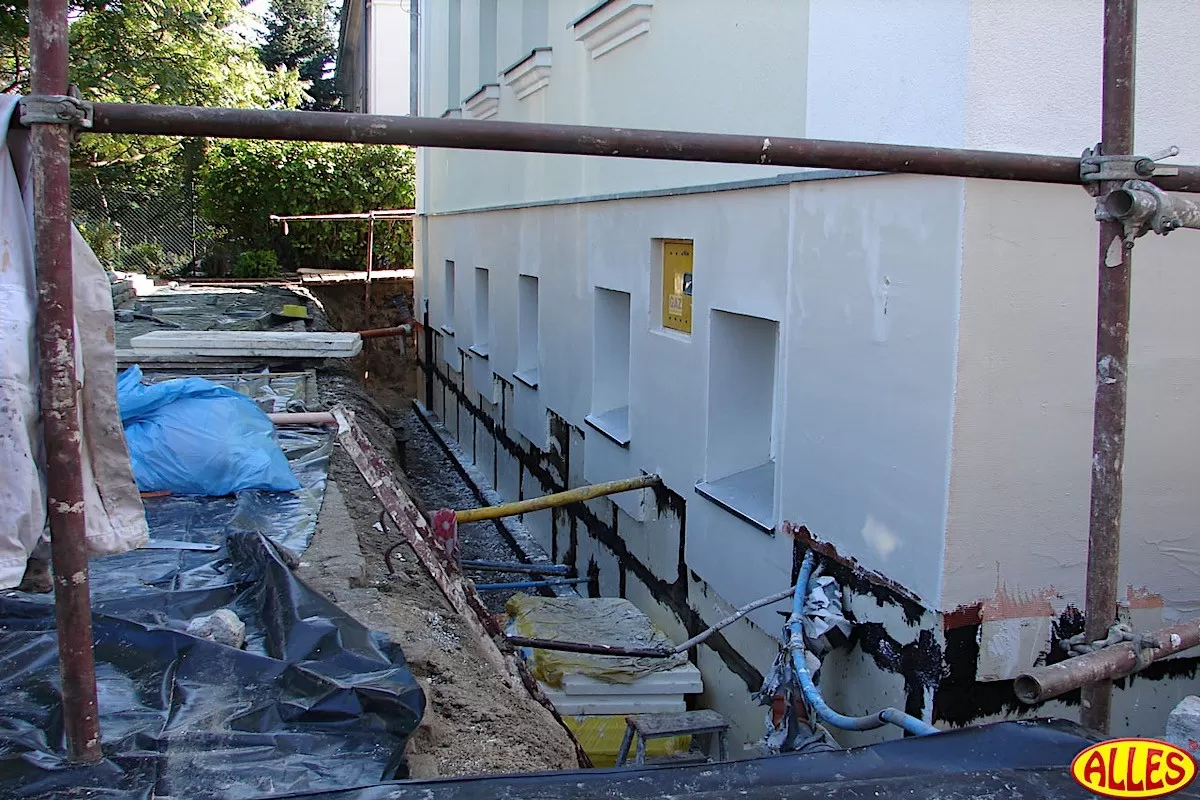

Przygotowanie pod montaż świetlików.

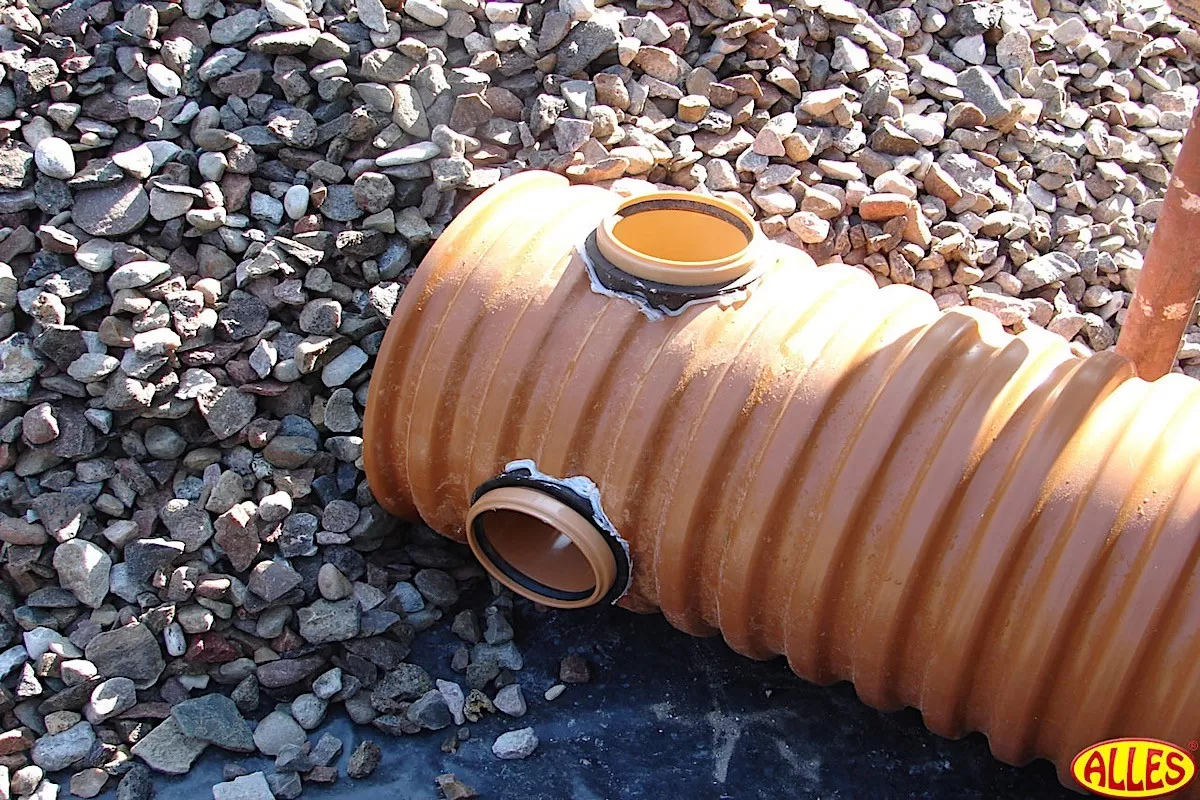

Studzienka rewizyjna nowej instalacji drenażowej. Widoczny „żwir drenażowy” o uziarnieniu 16÷32mm.

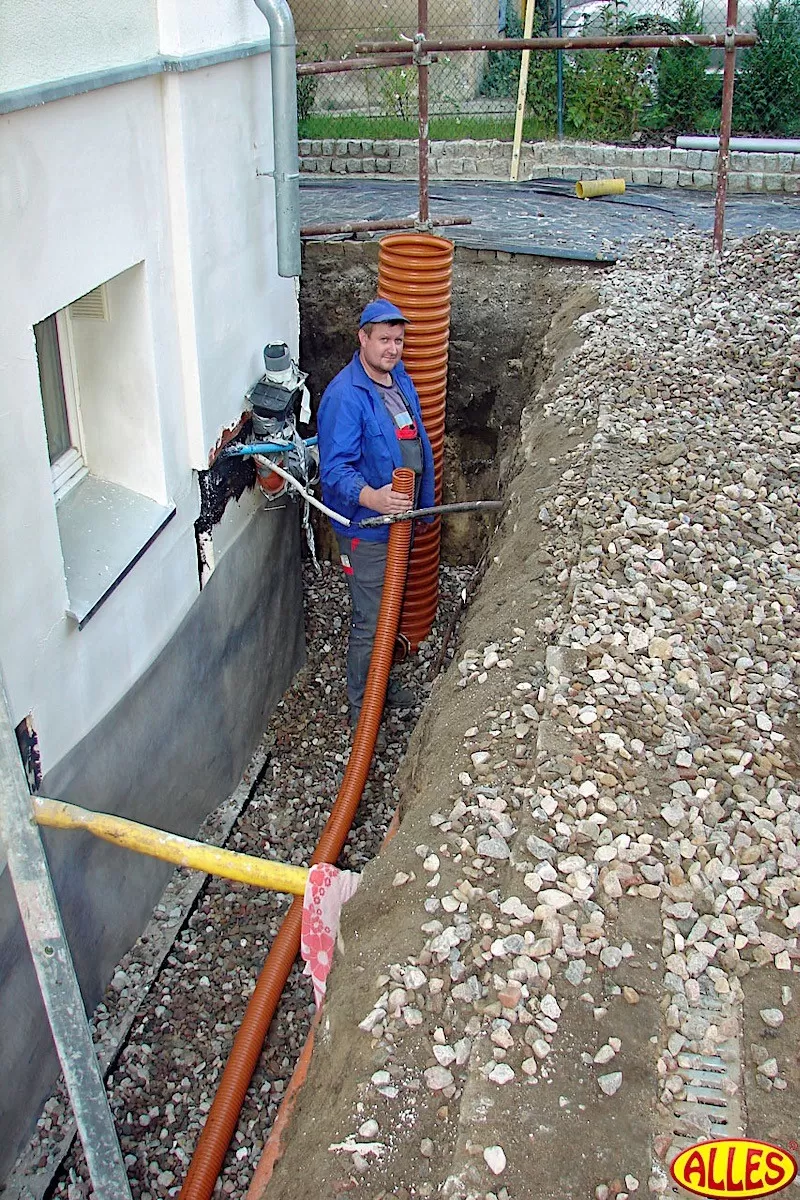

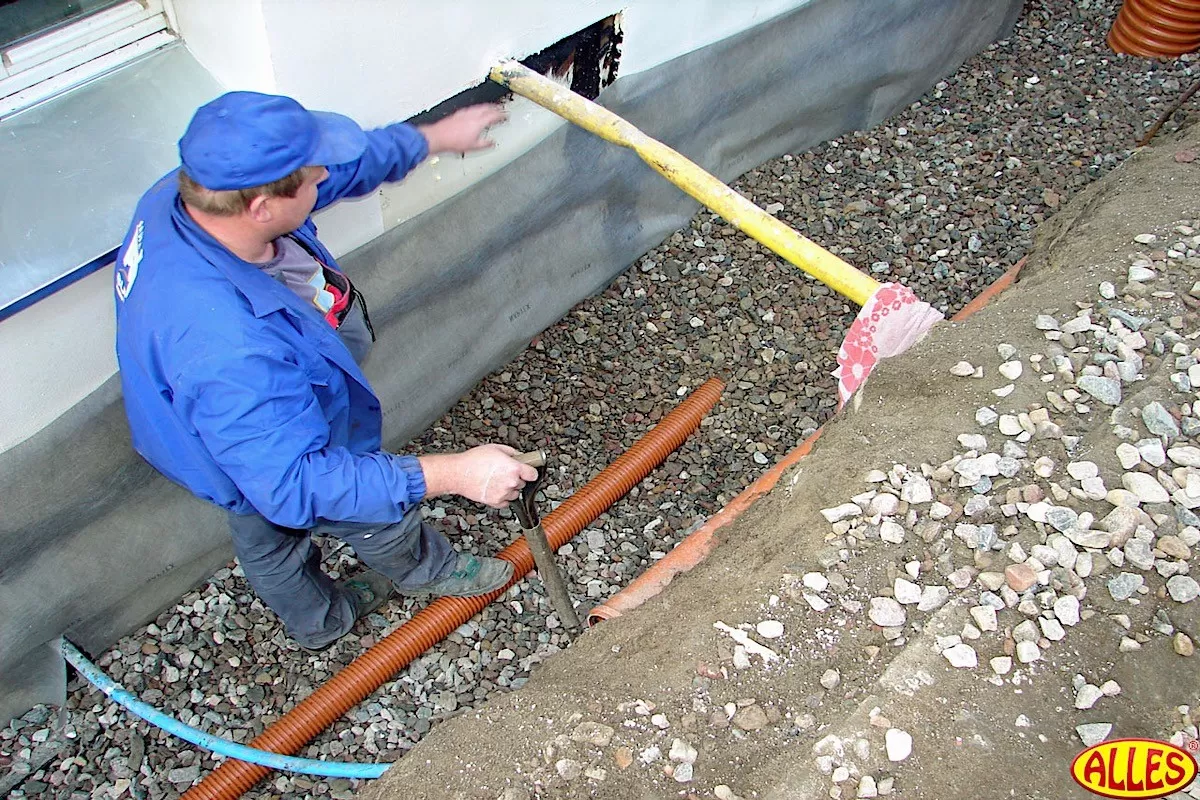

Montaż instalacji drenażowej. Odprowadzenie do studzienki „pompowej” i dalej do zbiorników chłonnych wód deszczowych.
Montaż instalacji drenażowej. Odprowadzenie do studzienki „pompowej” i dalej do zbiorników chłonnych wód deszczowych.

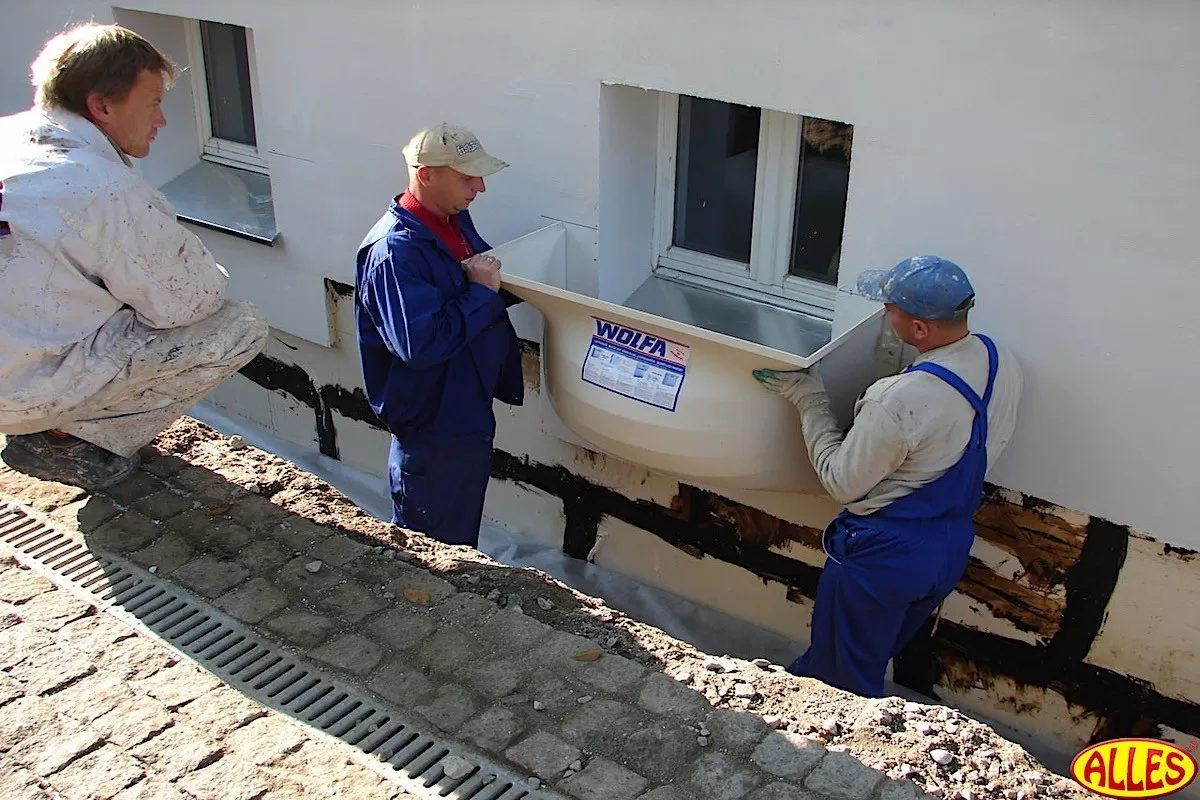

Montaż świetlików piwnicznych poliestrowych (firma Wolfa) z odwodnieniem do drenażu.

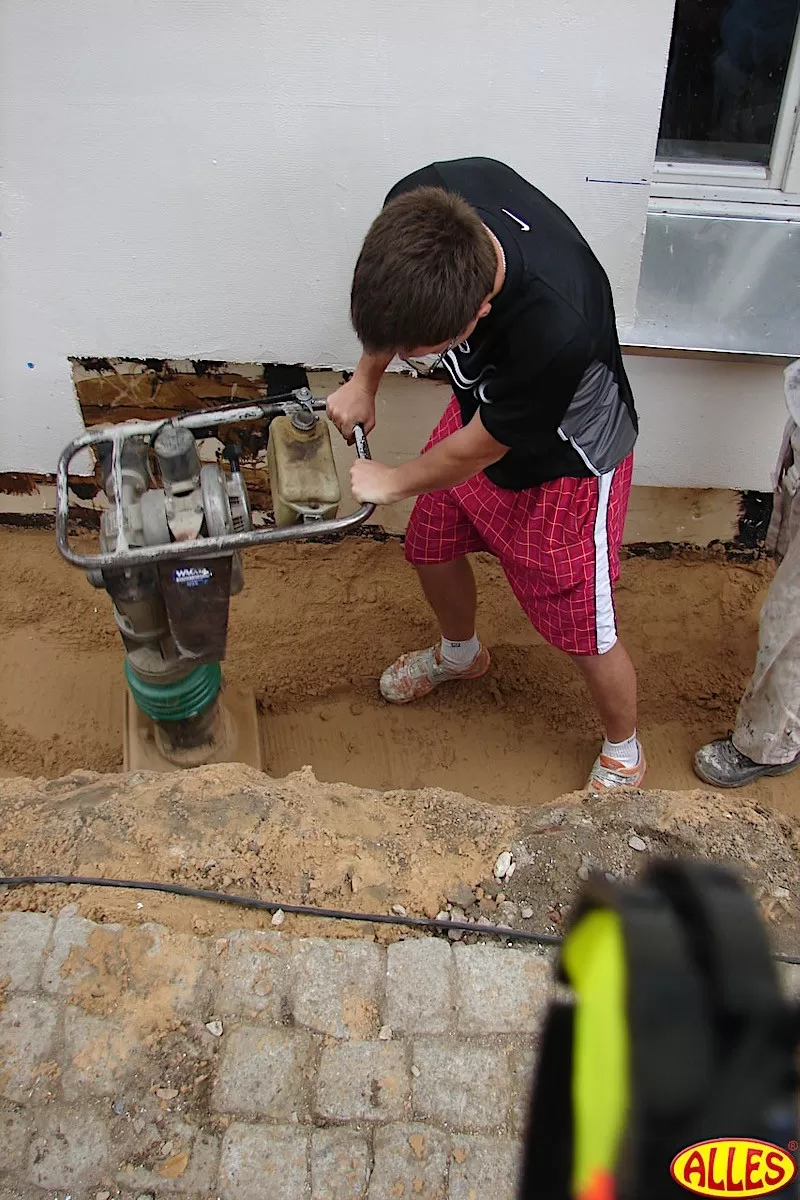

Zasypki wykopów piaskiem ubijanym. Na zdjęciu wibrowanie skoczkiem.

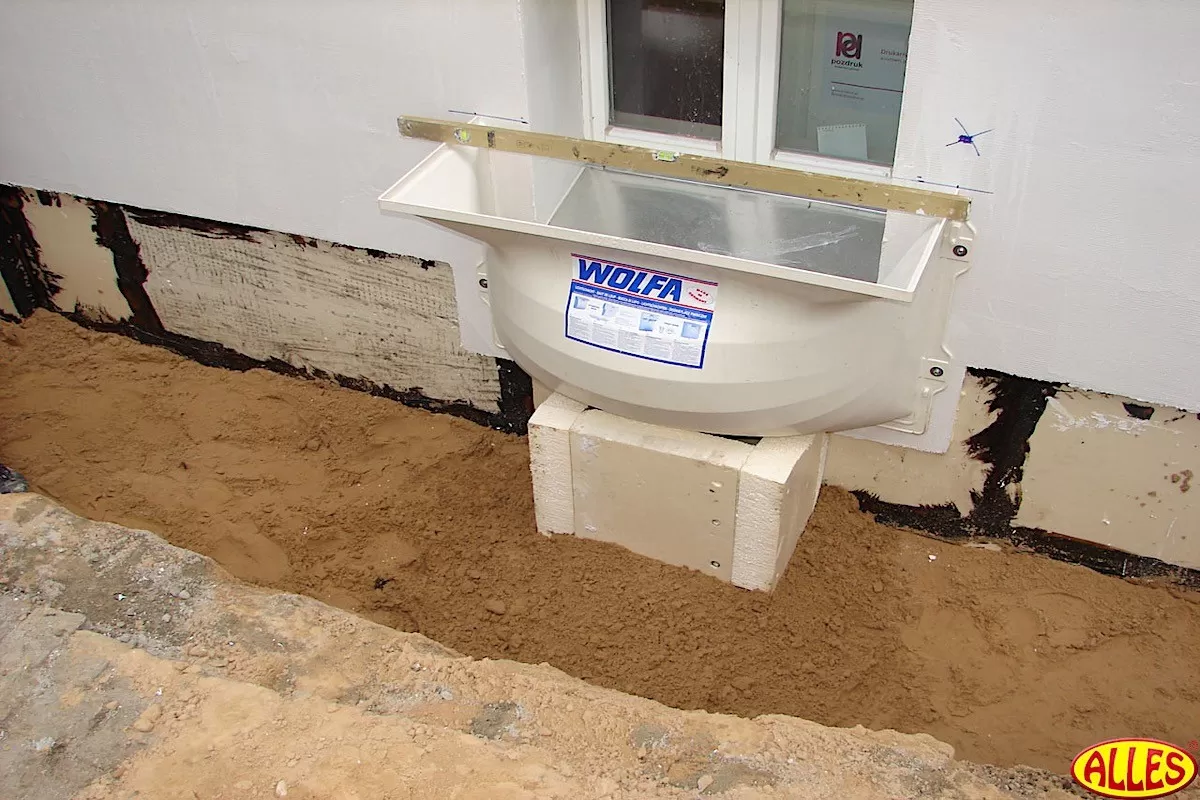

Zamontowany świetlik. Mocowanie przez ocieplenie śrubami w dyblach o długości łącznej 22cm. Uszczelnianie w płaszczyźnie ściany szczeliwem (firma Sonda). Widoczne podparcie montażowe.

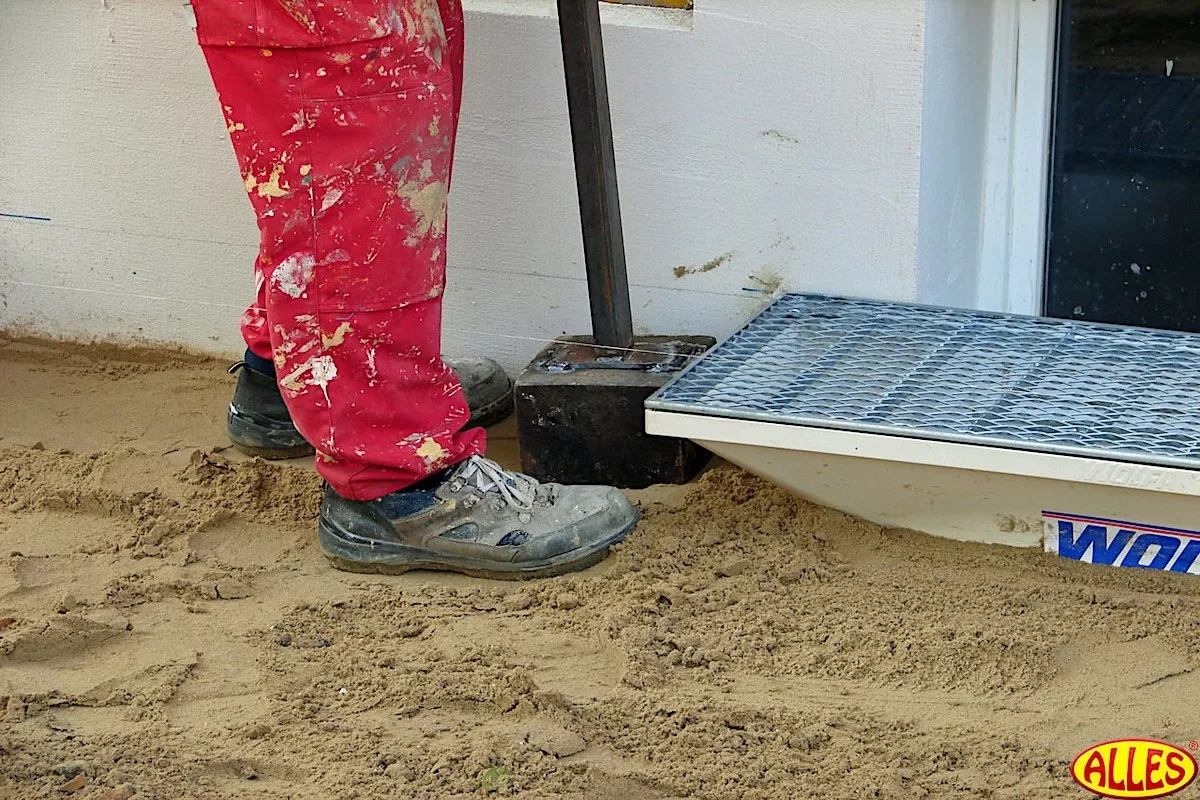

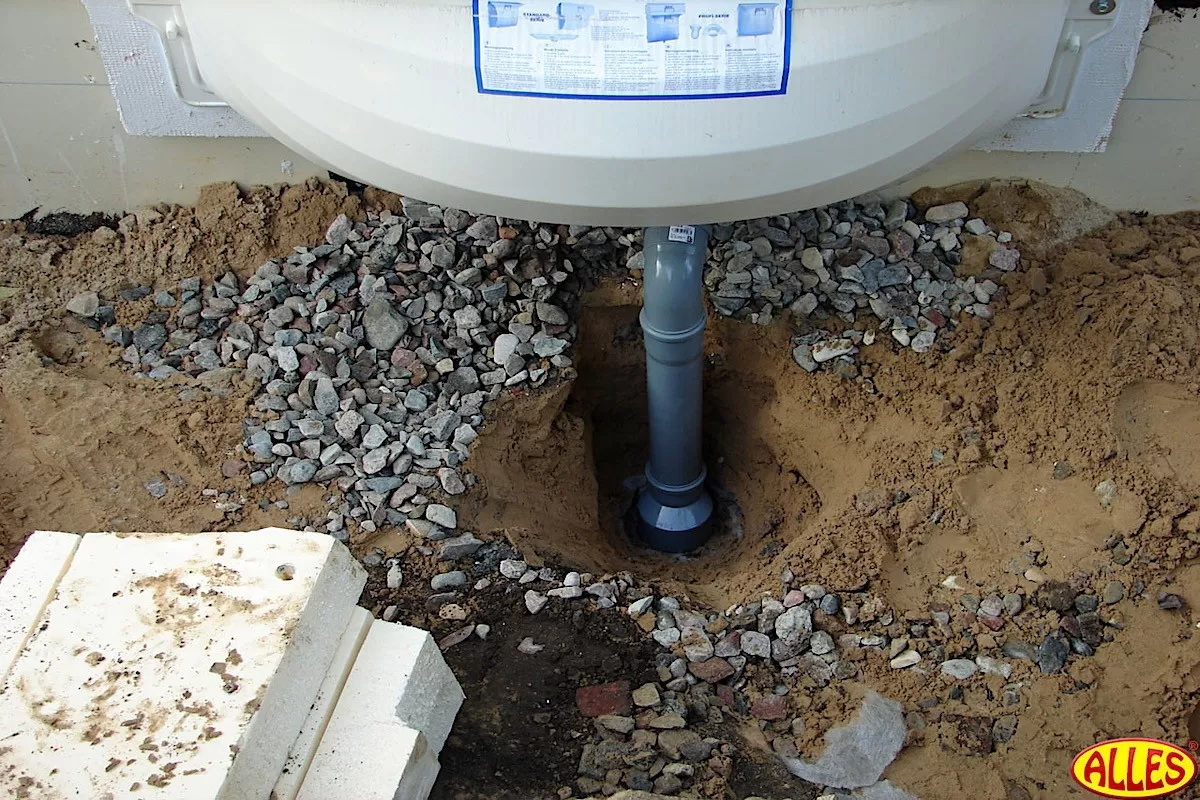

Odwodnienie świetlika rurą d=70mm sprowadzoną do drenażu i obsypaną piaskiem.
Odwodnienie świetlika rurą d=70mm sprowadzoną do drenażu i obsypaną piaskiem.

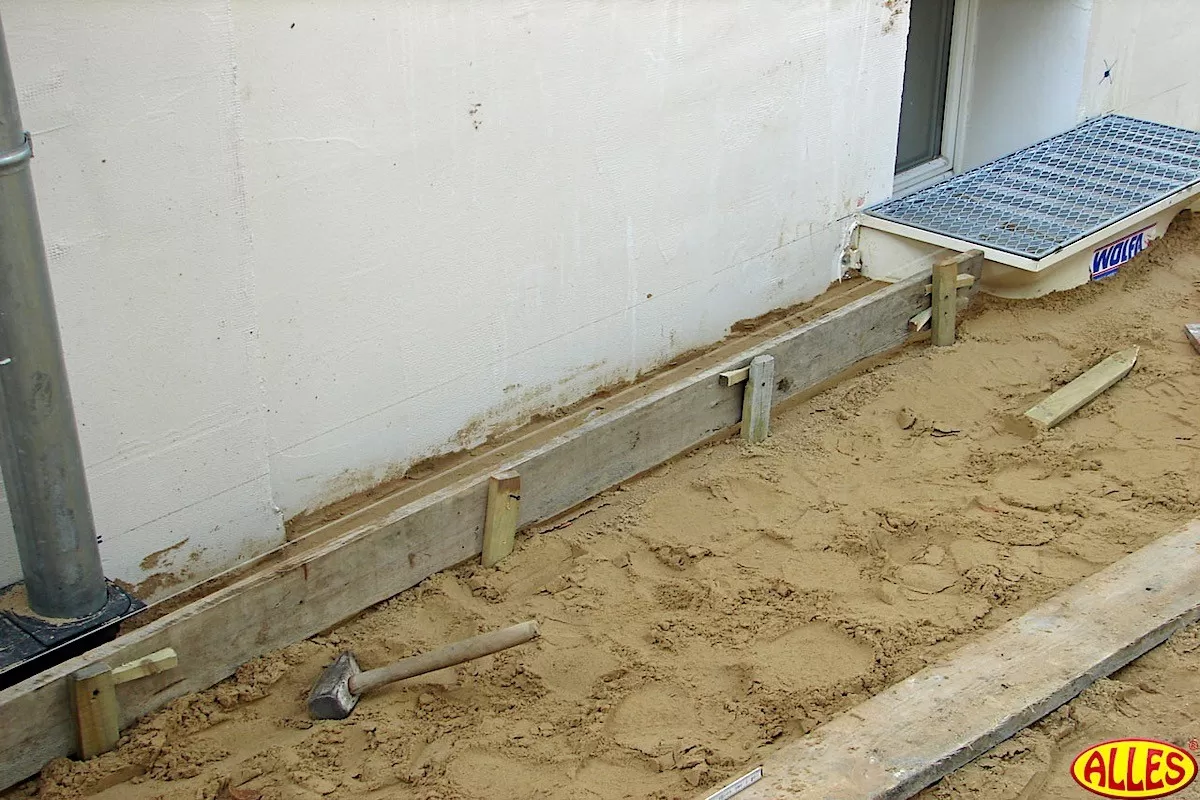

Ręczne ubijanie dodatkowe zasypek przy ścianach pod opaskę betonową.

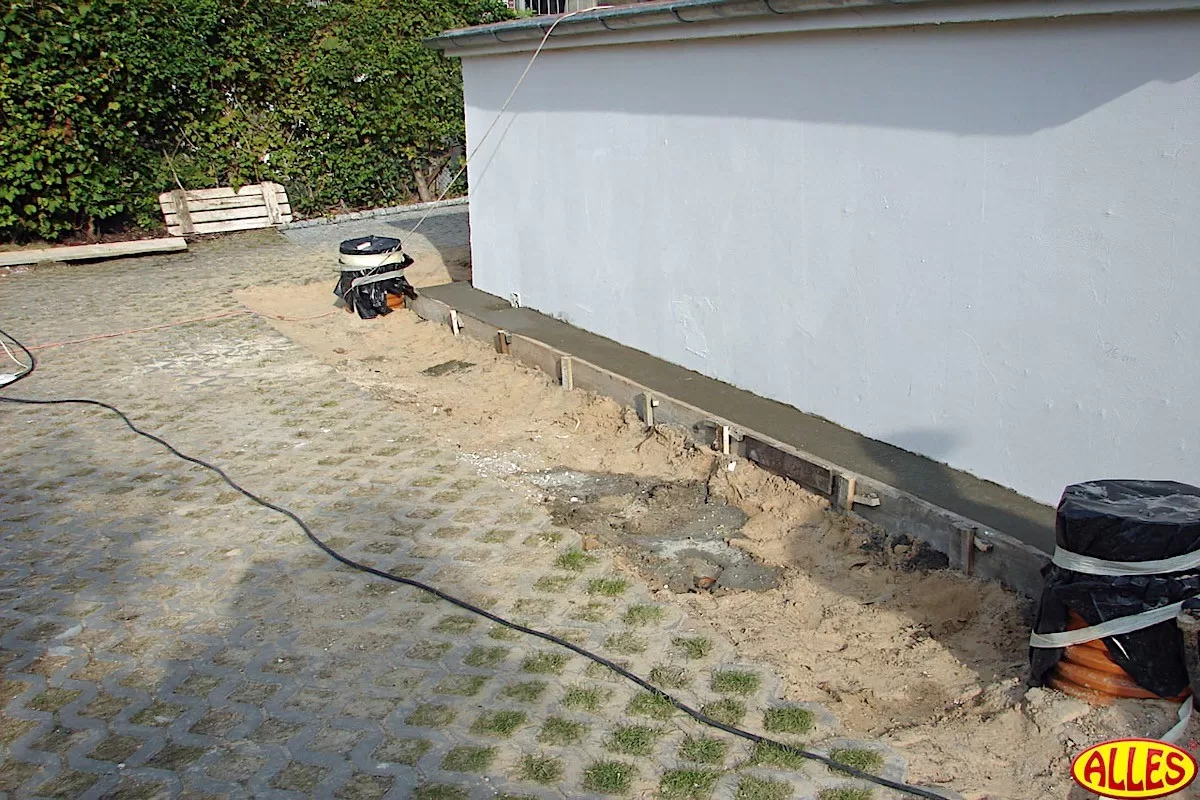

Szalowanie opaski betonowej wokół budynku. Opaska zapewnia dokładny styk z tynkiem żywicznym, co wyklucza kapilarne podnoszenie wody i odspajanie się tynku żywicznego.
Betonowanie opaski. Widoczne studzienki rewizyjne drenażu.

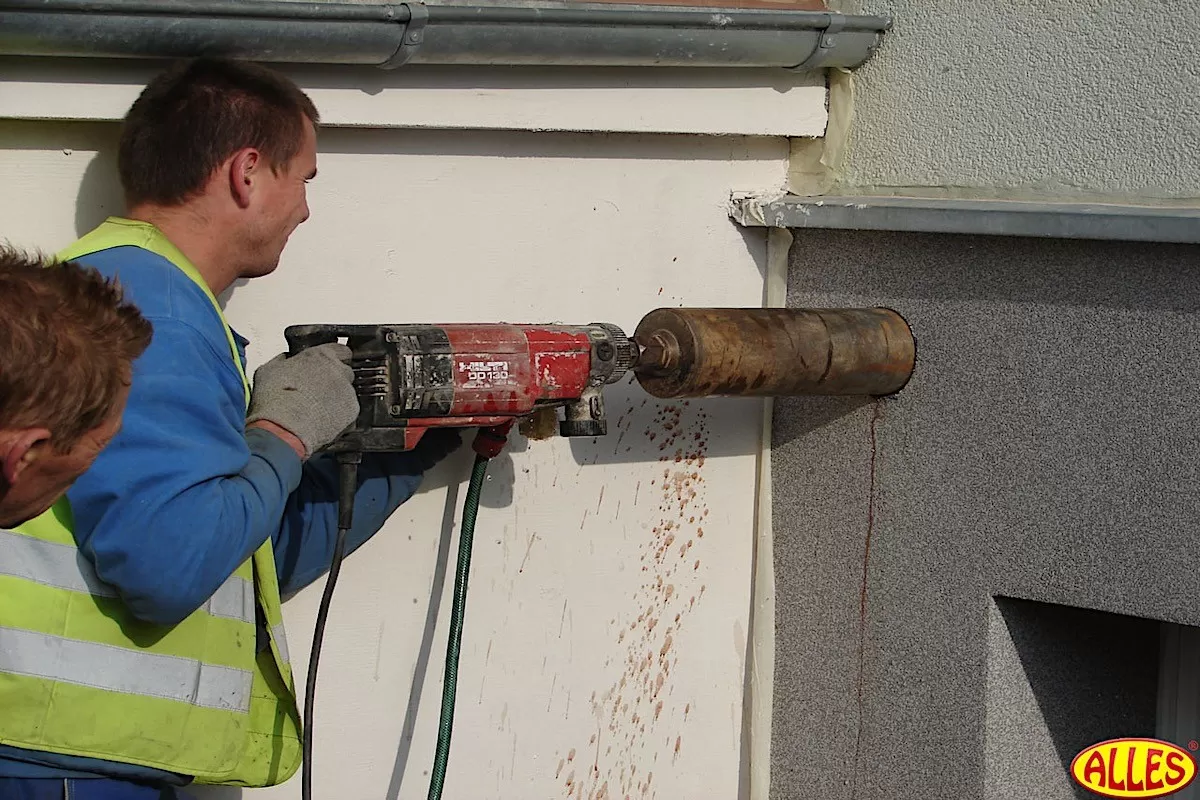

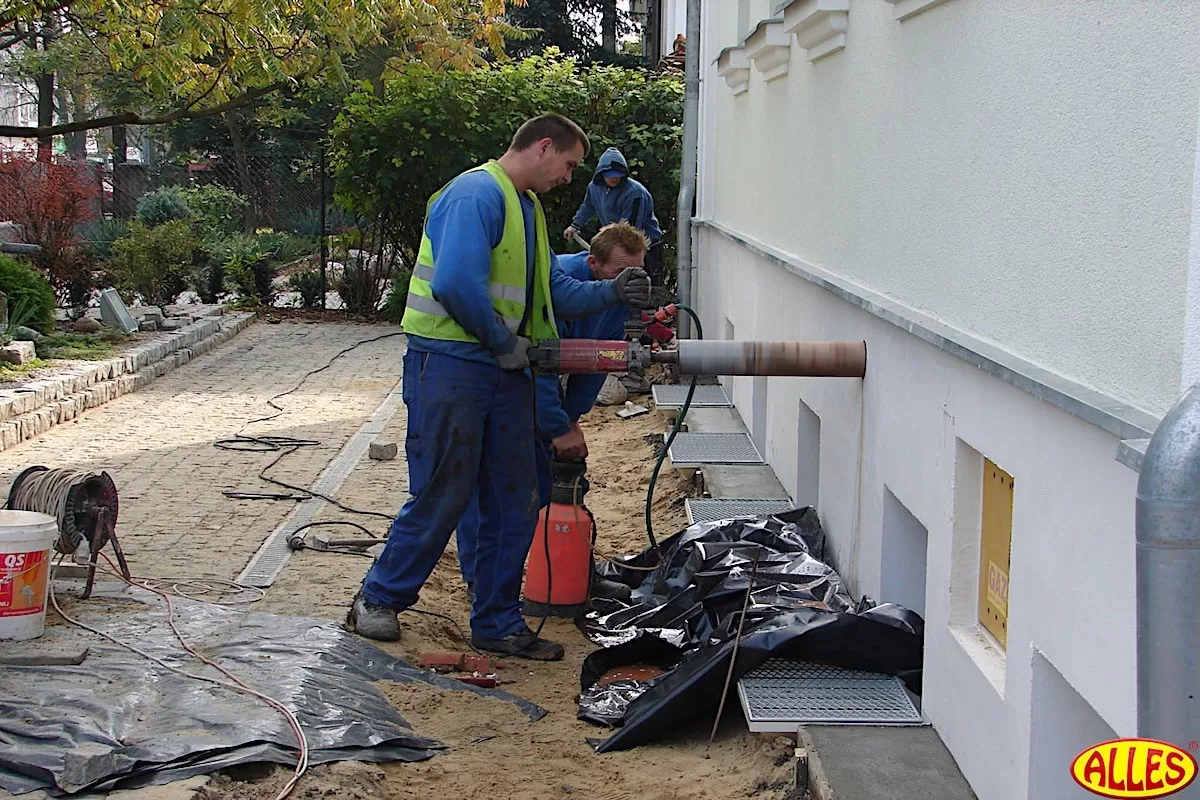

Wiercenie „nawietrzania” pomieszczeń wewnętrznych, gdzie wystąpił brak wentylacji.
Wiercenie „nawietrzania” pomieszczeń wewnętrznych, gdzie wystąpił brak wentylacji.

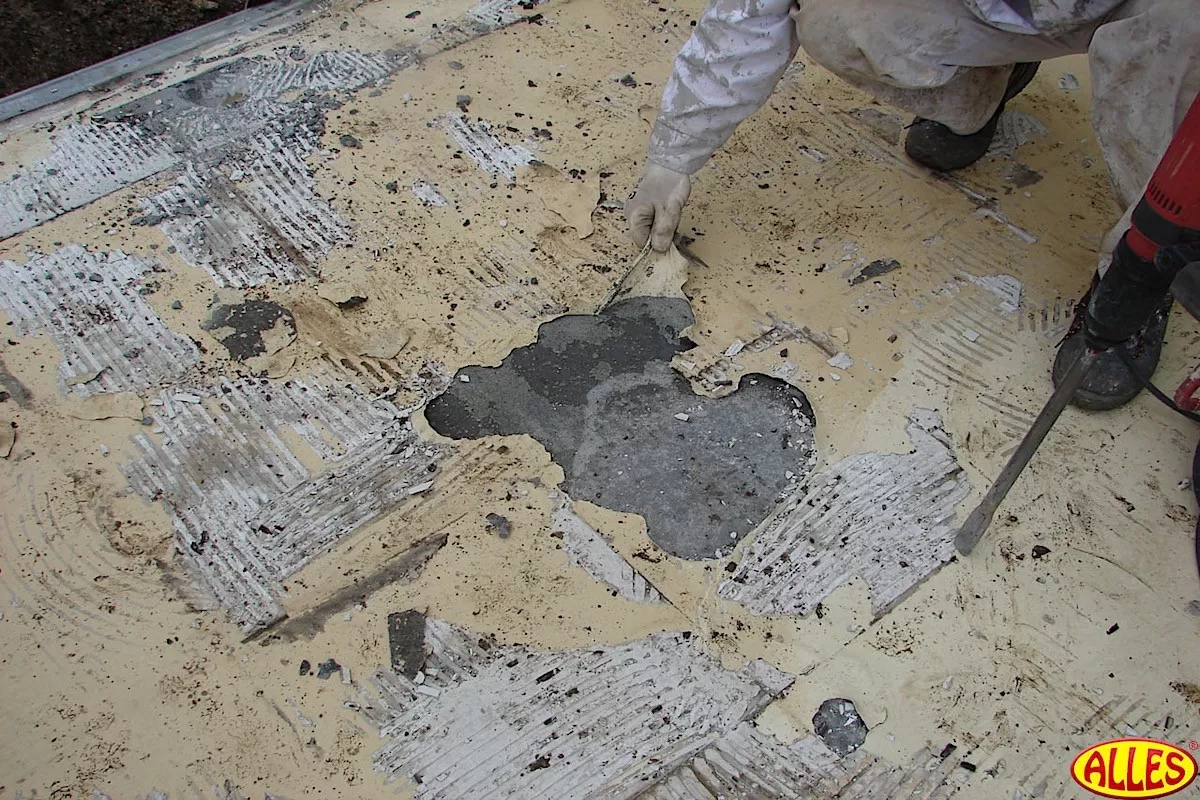

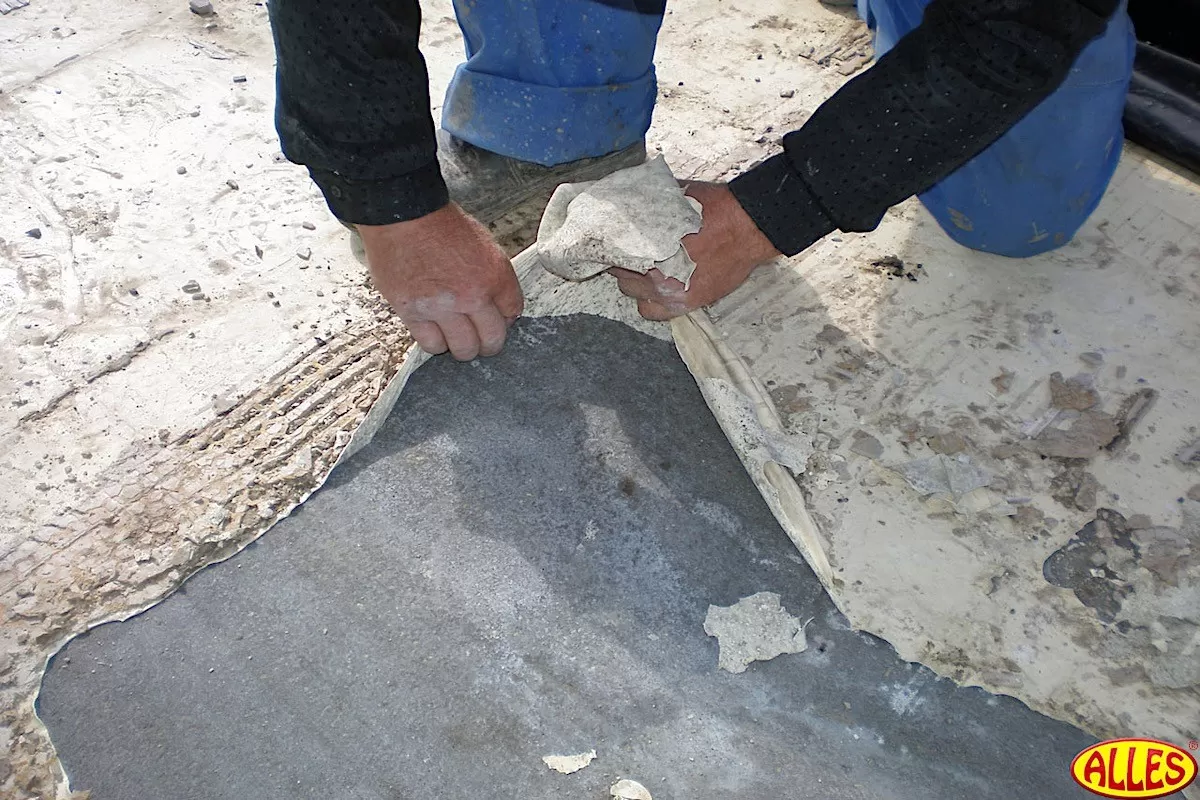

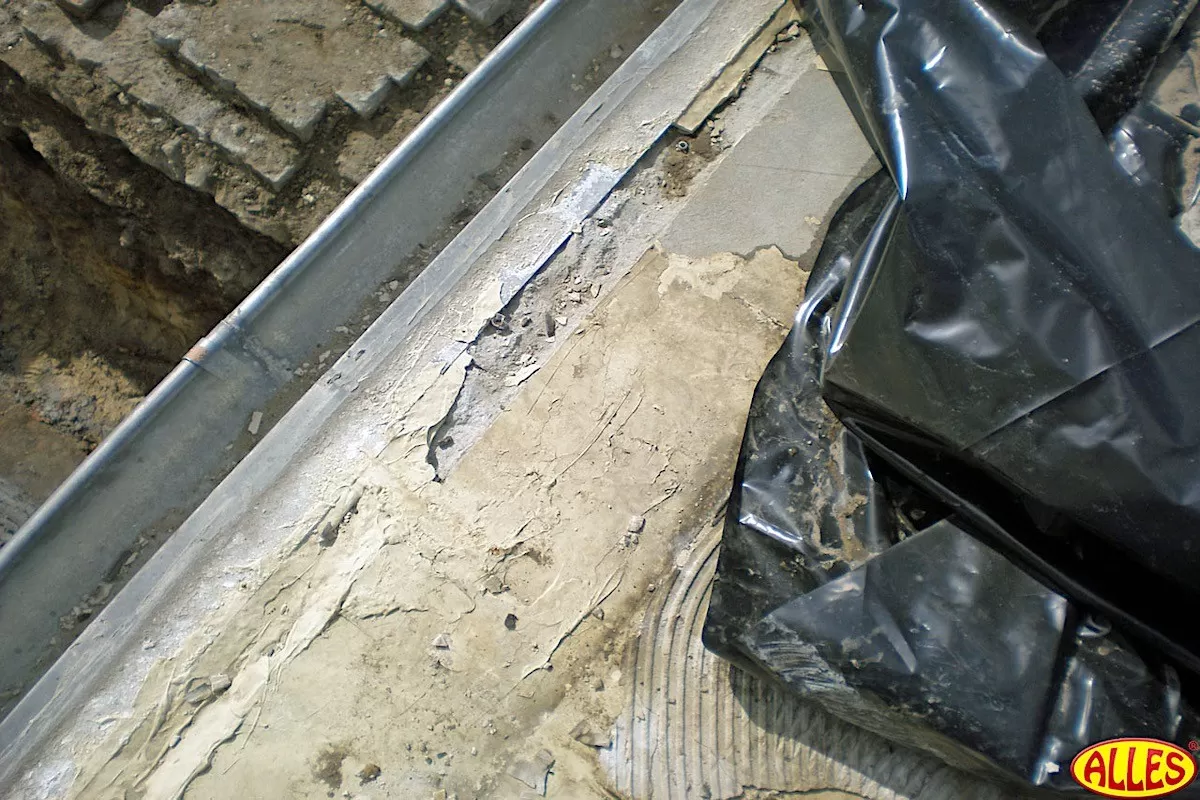

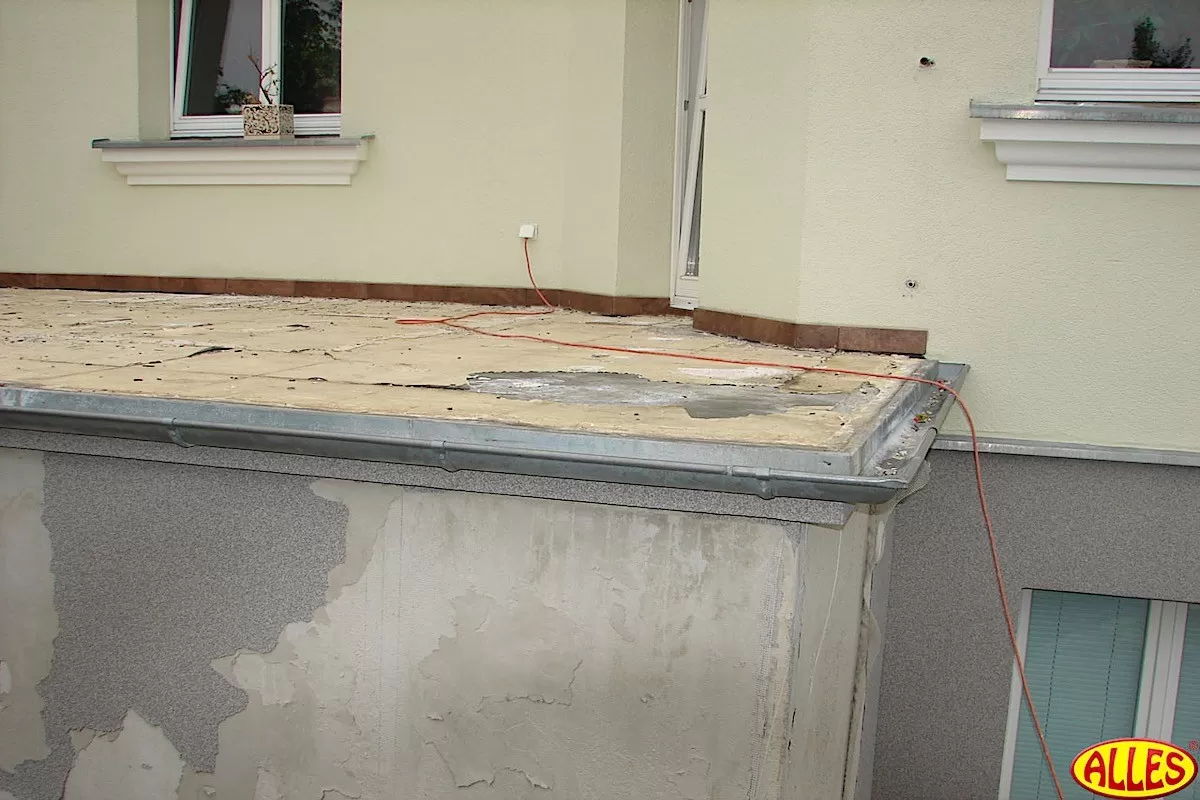

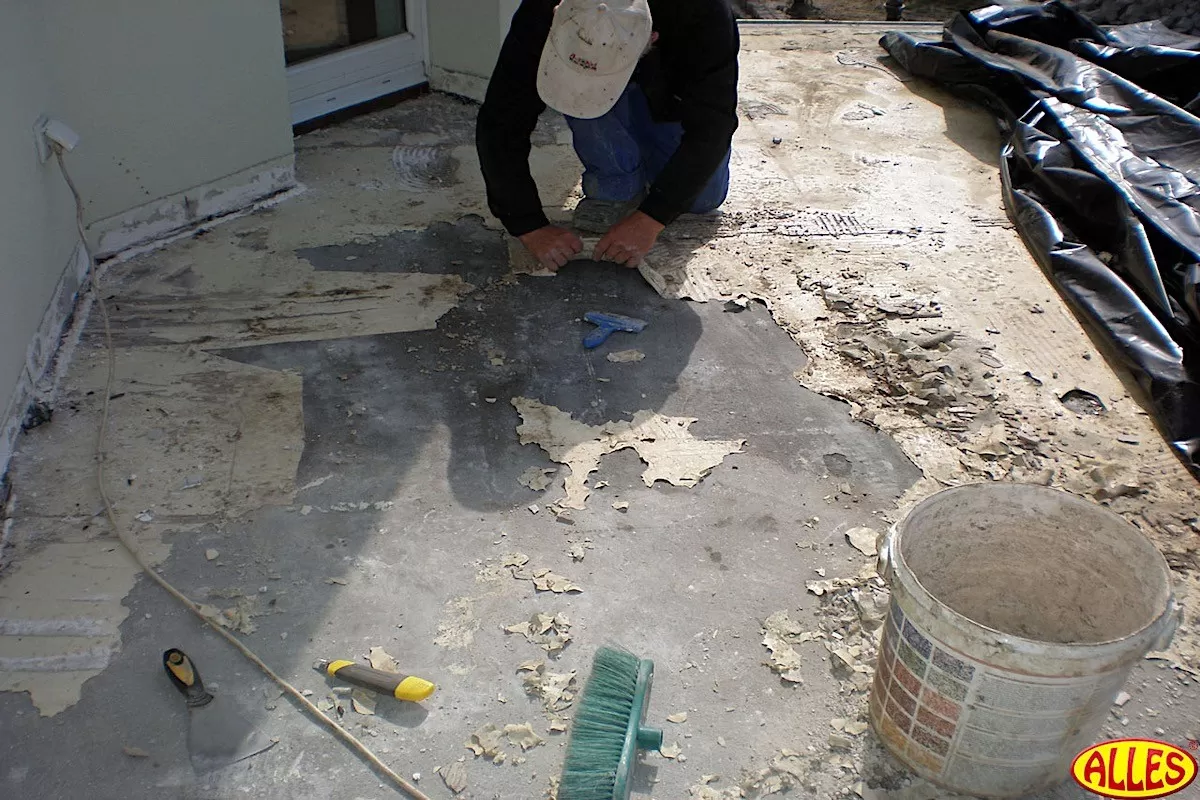

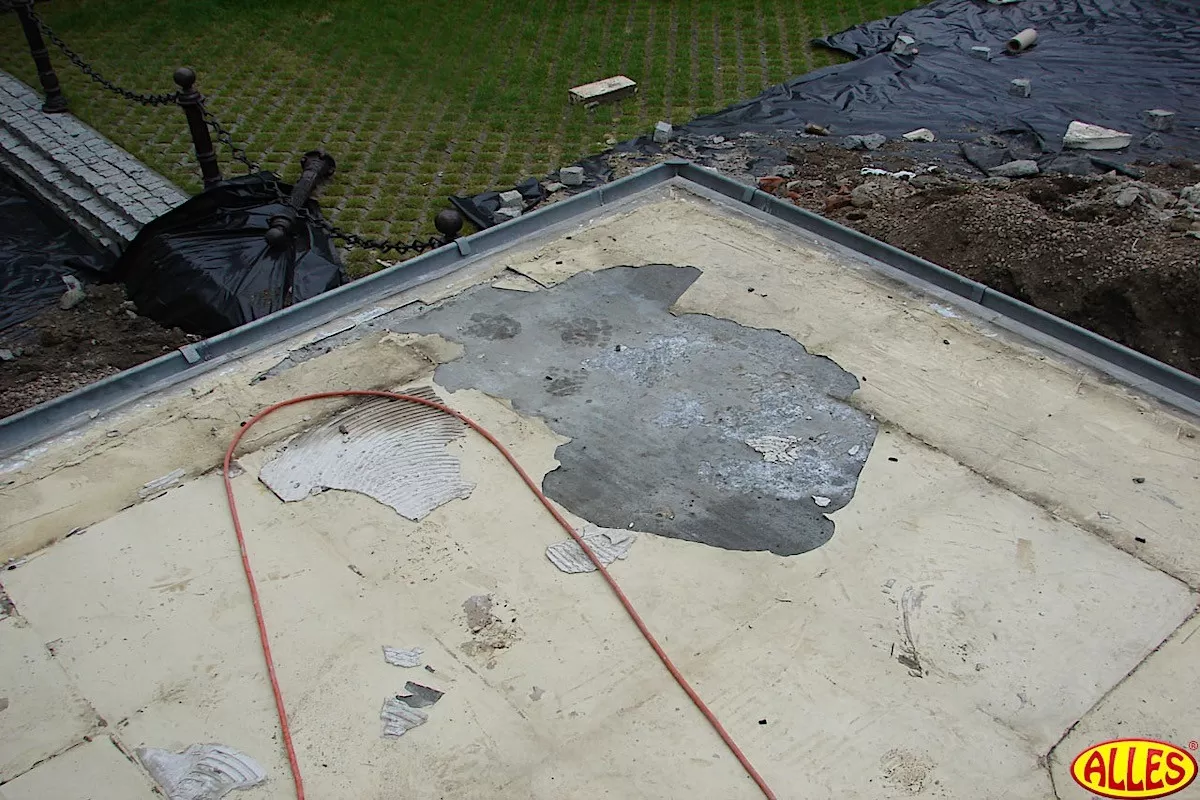

Stara (roczna) zanieczyszczona izolacja tarasu.
Stara (roczna) zanieczyszczona izolacja tarasu.
Stara (roczna) zanieczyszczona izolacja tarasu.
Stara (roczna) zanieczyszczona izolacja tarasu.
Stara (roczna) zanieczyszczona izolacja tarasu.
Stara (roczna) zanieczyszczona izolacja tarasu.

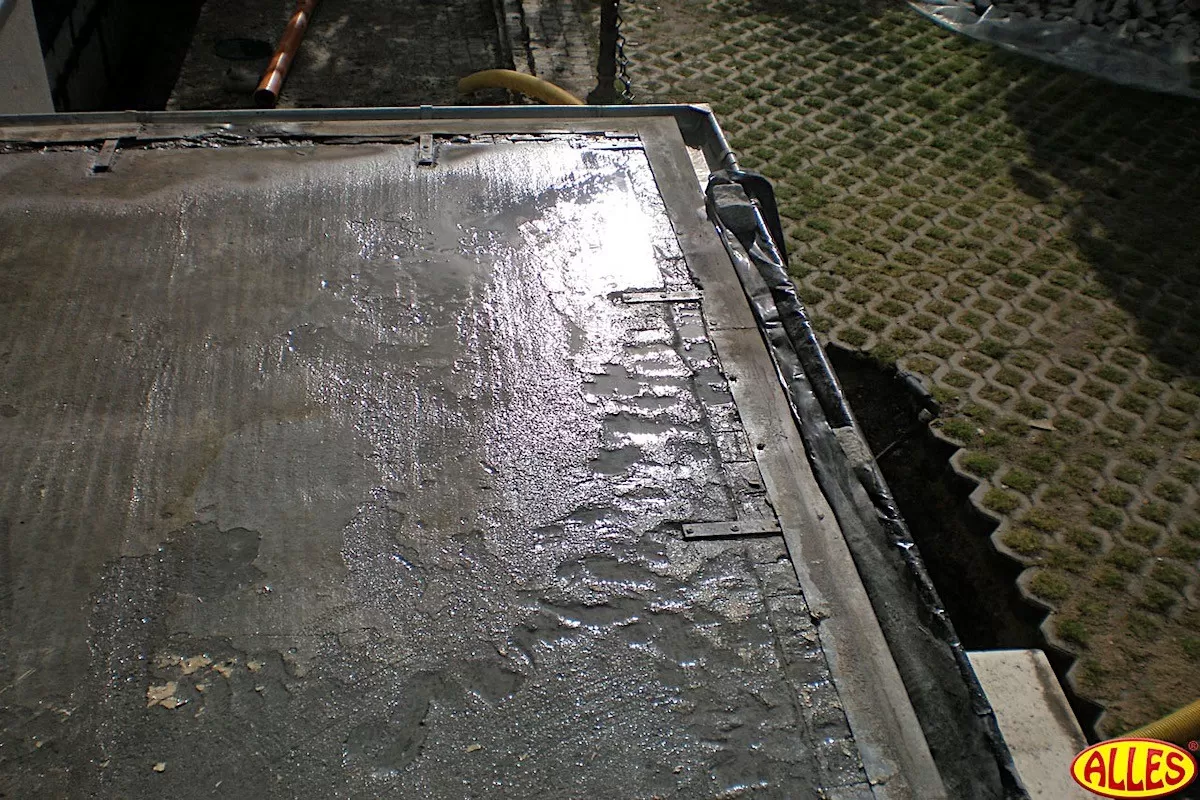

Płaszczyzna tarasu przygotowana do kładzenia nowych warstw izolacyjnych wg technologii firmy Ditermann.

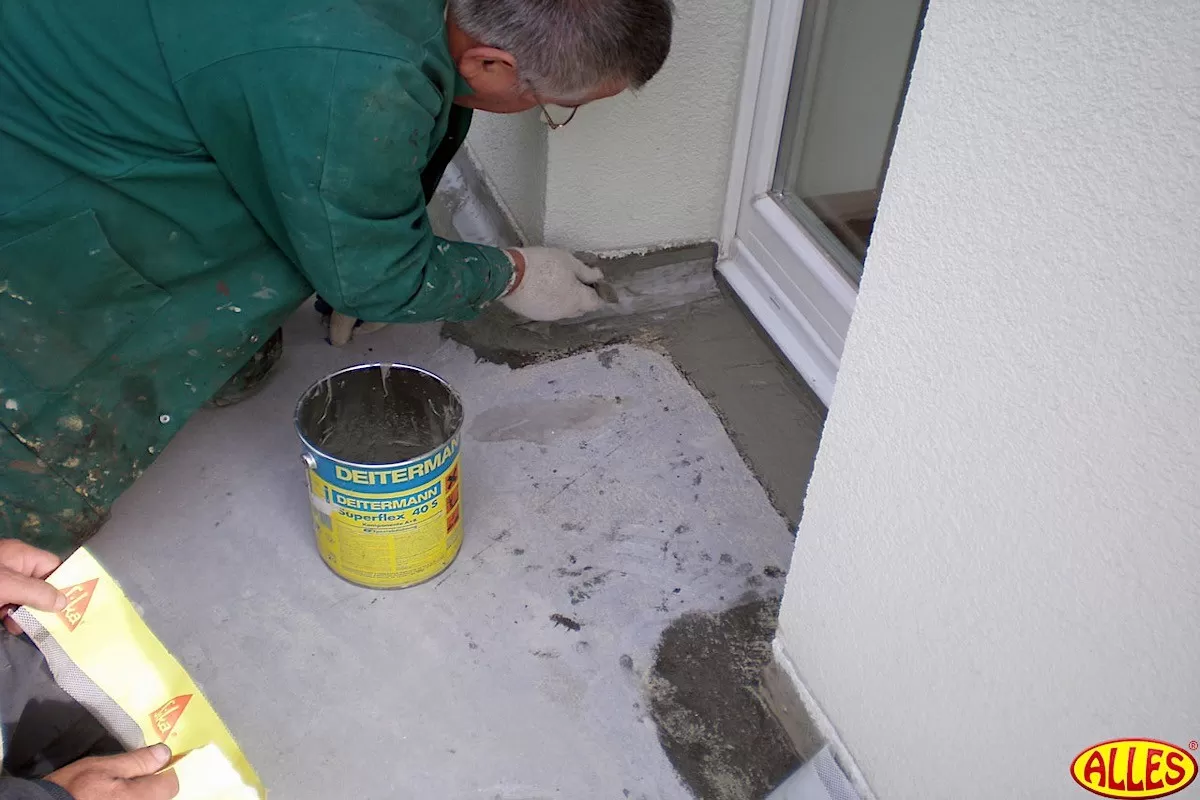

Izolacja styków
Izolacja styków

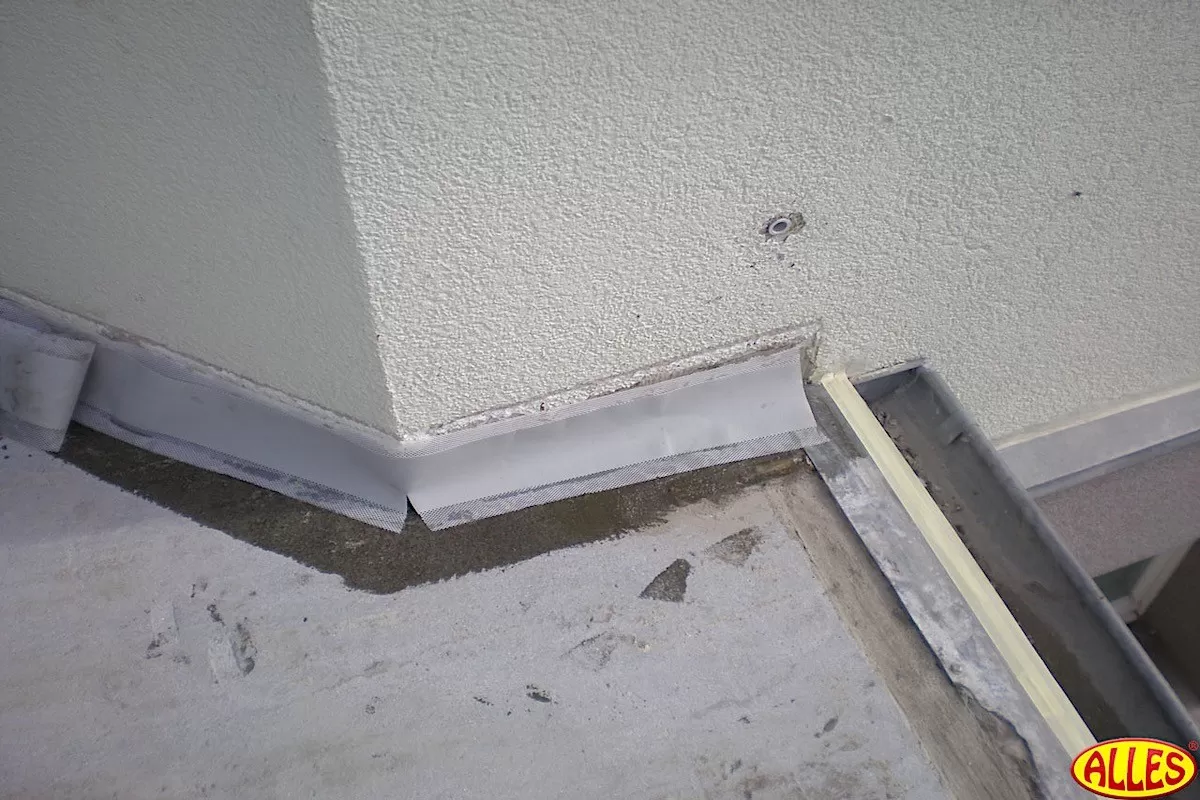

Montaż taśm stykowych.

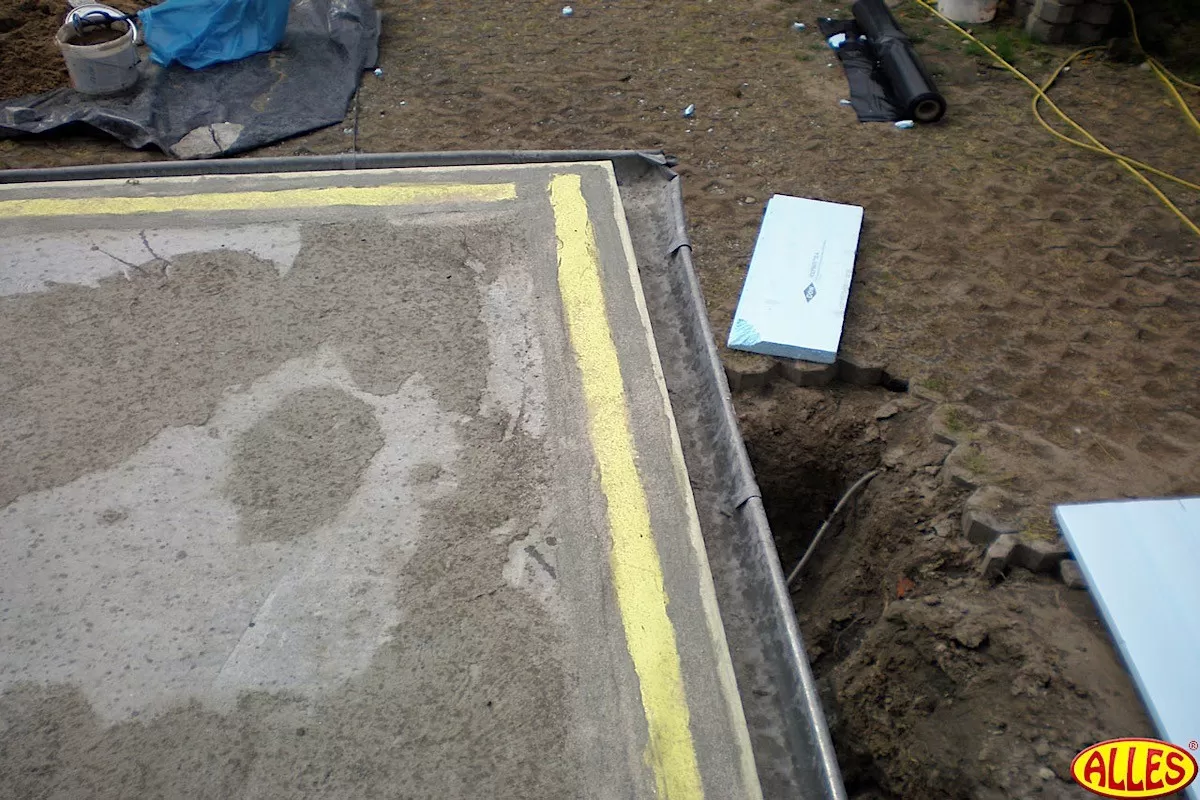

Wyprowadzenie obszarów na granicy blachy okapowej + posypywanie warstwy piaskiem kwarcowym.

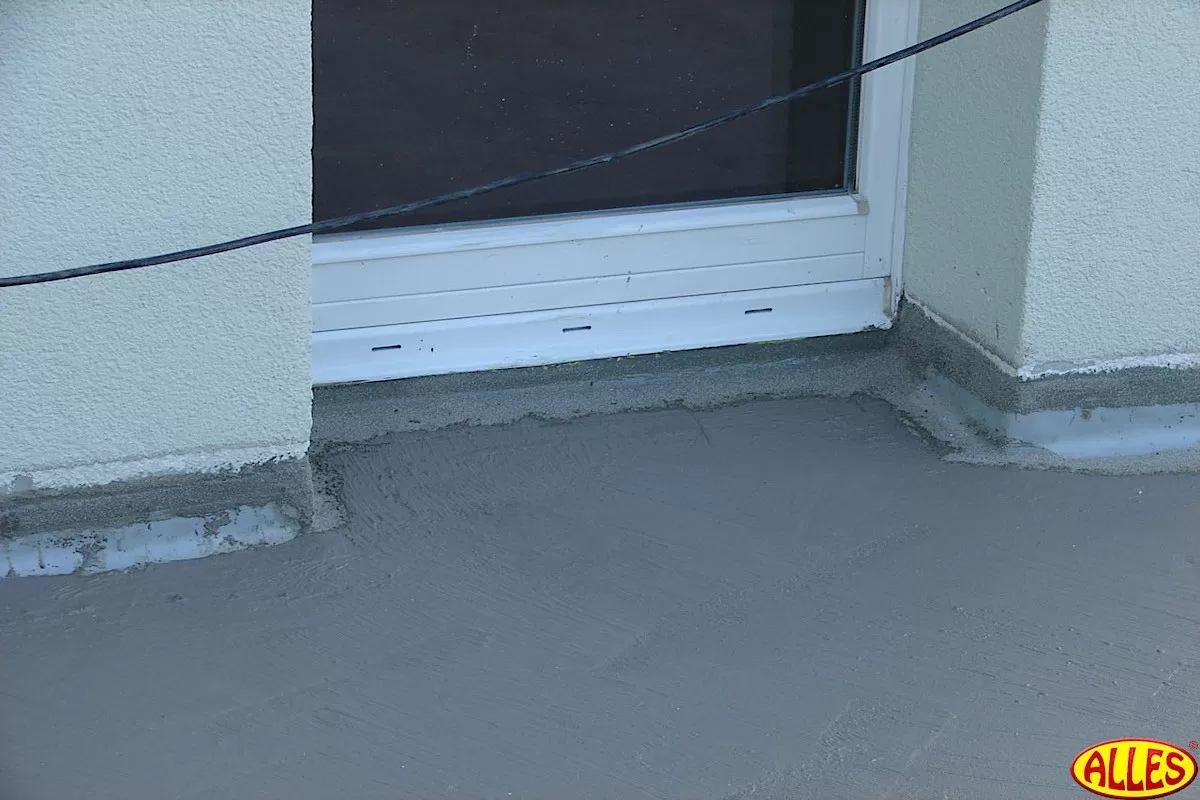

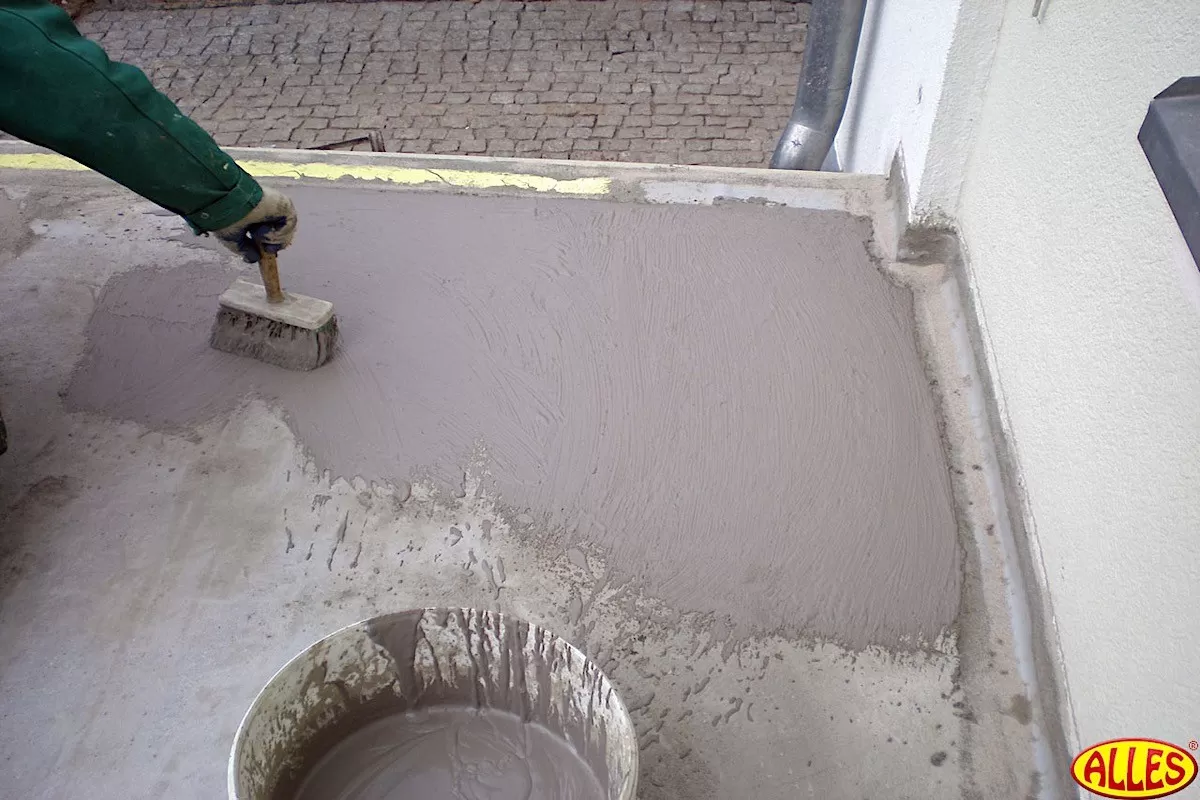

Szlema. Preparat mineralny firmy Ditermann jako izolacja główna.
Szlema. Preparat mineralny firmy Ditermann jako izolacja główna.
Szlema. Preparat mineralny firmy Ditermann jako izolacja główna.

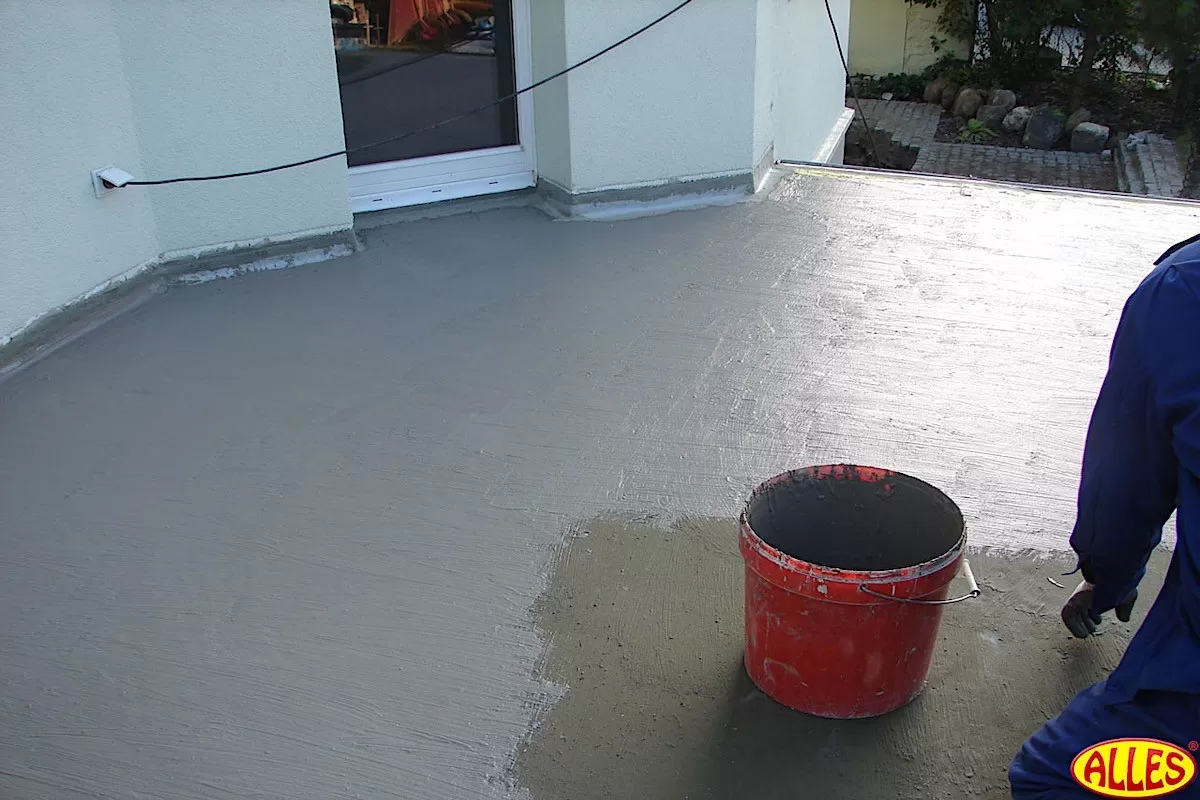

Jw. – następnie warstwa gruntująca pod układanie płytek.

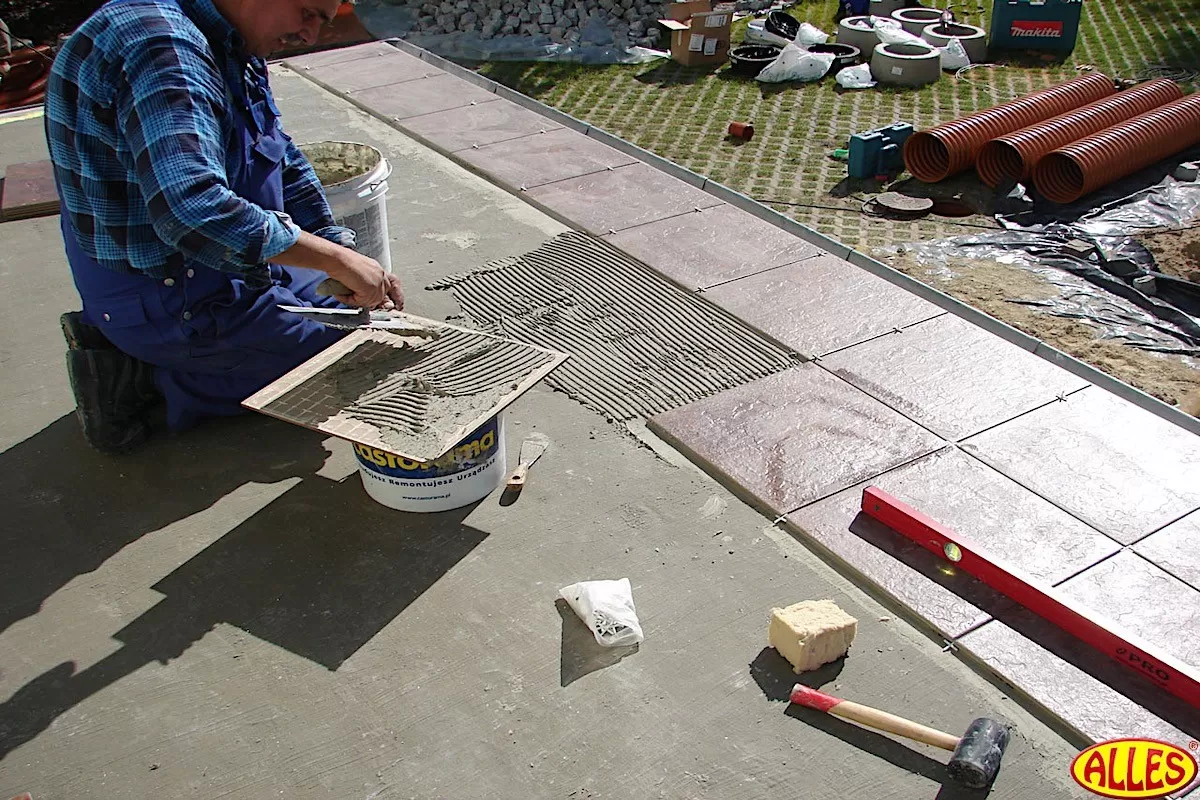

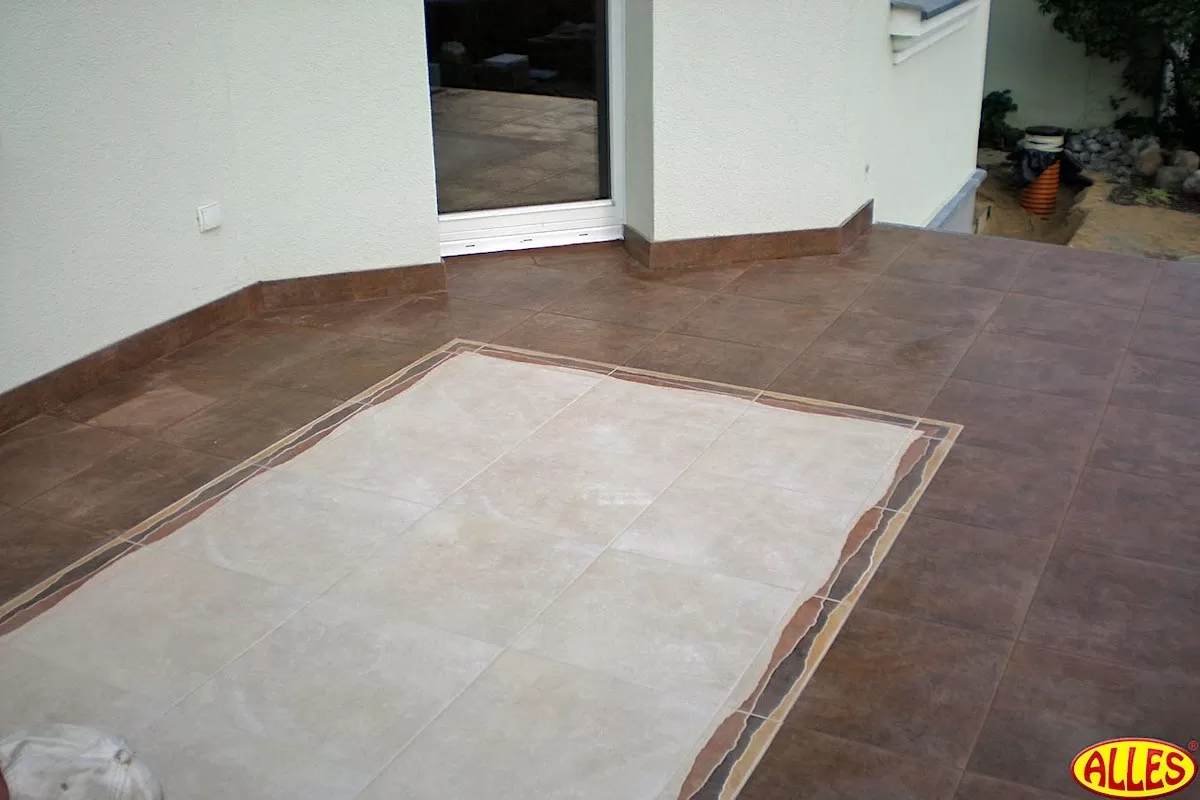

Kładzenie płytek „na wycisk” – bardzo staranne – element izolacji.
